3M | Csiszolástechnika
Az 1902-ben St. Paulban (Minnesota, USA) alapított 3M ma már több mint 60 országban van jelen, és globális árbevétele meghaladja a 20 milliárd dollárt. A 3M világszerte 75 000 embert foglalkoztat, és több mint 55 000 terméket forgalmaz a világ 200 országában.
A 3M termékei az élet minden területén jelen vannak és olyan szerteágazó piacokat szolgálnak ki, mint a fogyasztási és irodai termékek, a munkavédelem és közlekedésbiztonság, az elektronika és energia, valamint a biztonsági és védelmi rendszerek, továbbá az egészségügy és ipari megoldások. A 3M csiszolóanyaggyártóként kezdte működését, és több mint 100 éve a terület meghatározó, innovatív szereplője. Csiszolóanyagaival 90 éve támogatja az ipart és jelen van a fémmegmunkálás számos területén.
Legfrissebb innovációja a 3M™ Cubitron™ II termékek létrehozásához kötődik.
A 3M™ Cubitron™ II csiszolóanyagok a 3M PSG (preciziósan formált) szemcsével forradalmasítják a csiszolási munkálatokat. Gyorsabb anyagleválasztást biztosítanak és tartósabbak, mint a hagyományos termékek. A csiszolást új alapokra helyező 3M PSG szemcse segítségével a 3M™ Cubitron™ II csiszolóanyagok:
- Anyagleválasztási sebessége nagyobb
- Hosszabb élettartamúak
- Használatukkal a munkavégzés kényelmesebb
- Kisebb rányomást igényelnek
- Növelik a hatékonyságot, termelékenységet
A teljesítmény új kategóriája A 3M PSG, preciziósan formált szemcsével a 3M™ Cubitron™ II termékek új szintre emelik a termelékenységet.
A 3M™ Scotch-Brite™ termékcsalád a felületkezelés ideális eszköze. A kiváló felületminőség titka a felületkezelő 3M™ Scotch-Brite™ anyagok egyedülálló műanyag szálszerkezete. A szintetikus szálak és a hozzájuk ragasztott csiszolószemcsék a munkadarab felületéhez igazodó háromdimenziós nyitott szerkezetet képeznek. Ez a nyitott hálós konstrukció lehetővé teszi a levegő áramlását, melynek következtében a munkadarab kevésbé melegszik fel, így kisebb az esélye az elvetemedésnek és az elszíneződésnek. Ez azt jelenti, hogy kevesebb a selejt, az újramegmunkálási idő, valamint a költség. Ezen felül ellenálló az eltömődéssel szemben, ami jobb minőségű finiselést vagy polírozást biztosít.
A 3M™ Trizact™ rendezett felületű csiszolóanyagok mikro- vagy makroreplikált bevonata ismétlődő geometriájú, szabályos piramis, téglatest vagy méhsejt alakzatokból áll. Minden egyes alakzatnak mikron nagyságrendű ásványi részecskékből álló szerkezete van. A rétegek kopásakor előbukkanó friss ásványi felület vágási sebessége és csiszolási minősége a termék teljes élettartama alatt kiváló minőségű és egységes felületet ad. A 3M™ Trizact™ nagy pontosságú végmegmunkáló eszköz, amely nagy keménységű titán, króm, nikkel és kobalt alapú ötvözeteken éppoly hatékony, mint nem vastartalmú fémeken.
Az optimális csiszolórendszer összeállítása
A feladatnak leginkább megfelelő csiszolókorong kiválasztása
A felfogó tárcsa kiválasztása a csiszolókorong teljesítményének növeléséhez
A rendszer optimalizálása a megfelelő excentercsiszoló géppel
CSISZOLÁS EGYSZERŰEN
LEGJOBB VÁLASZTÁS
3MTM CUBITRONTM II
ÁLTALÁNOS CÉLÚ ALTERNATÍVÁK
Hálós hordozóanyag:
.
Durva csiszolás, gyors anyagleválasztás
.
Nagy szakítószilárdság, kiemelkedően hosszú élettartam
Rugalmastól merevig
Alkalmazások: rozsdamentes, lágyacél, festett felületek, kompozitok, fa megmunkálására
3M Xtract™ Cubitron™ II Net Disc 710W
Precíziósan formált kerámiaszemcsék és alumínium-oxid keveréke
Hálós hordozóanyag
.
80+ - 320+ szemcseméret
3M Xtract™ Net Disc 310W
.
Precíziósan formált kerámiaszemcsék
.
Hálós hordozóanyag
.
80+ - 320+ szemcseméret
3M Xtract™ Cubitron™ II
Heavy Duty Net Disc 700W
Precíziósan formált kerámiaszemcsék
.
Hálós hordozóanyag
.
80+ - 320+ szemcseméret
Filmhordozó:
Egyenletes és egységes felületminőséghez
Nagy szakítószilárdság, kiemelkedően hosszú élettartam
A papírhordozónál hosszabb élettartamú
Alkalmazások: alumínium, festett, alapozott és zselés felületek, fa és tömör anyagok megmunkálására
3M™ Cubitron™ II Film Disc 775L
Minden művelet kiinduló pontja
Precíziósan formált kerámiaszemcsék és Alumínium-oxid keveréke
3 mil film
.
80+ - 400+ szemcseméret
3M™ Film Disc 375L
Széles filmválaszték
Alumínium-oxid
.
.
5 mil film (60-P400)
3 mil film (>P400)
60-P1500
3M™ Film Disc 360L
Befejező műveletekhez
Alumínium-oxid
.
.
3 mil film
.
P220-P1000
Papírhordozó:
Legsokoldalúbb és legnépszerűbb hordozóanyag
Jó hajlékonyság
Teljesítmény: alacsony – magas
Alkalmazások: könnyű csiszolástól gyors anyagleválasztásig, sokoldalú
3M™ Cubitron™ II Paper Disc 950U
Precíziósan formált kerámiaszemcsék nagyon nyitott elrendezésben
E-súlyú papír
60+-180+ szemcseméretek
.
3M™ Paper Disc 255P
Széles választék
.
.
Alumínium-oxid
C-súlyú papír
P80-P600 szemcseméretek
3M™ Paper Disc 236U
Általános célú, minden alkalmazáshoz
.
Alumínium-oxid
C-súlyú papír
P80-P500 szemcseméretek
Vászonhordozó:
Durva csiszolás, gyors anyagleválasztás
Nagy szakítószilárdság, kiemelkedően hosszú élettartam
Rugalmastól merevig
Alkalmazások: rozsdamentes, lágyacél, fa megmunkálására
3M™ Cubitron™ II Cloth Disc 947A
Vászonhordozók kiinduló pontja
Precíziósan formált kerámiaszemcsék és Alumínium-oxid keveréke
X-súlyú vászon
40+ - 120+ szemcseméret
3M™ Cubitron™ II Cloth Disc 784F
PSG keverék ásványok növelik a teljesítményt
YF-súlyú (36+ -80+) és XF (120+) vászonhordozó az agresszív csiszolási műveletekhezYF-súlyú (36+ -80+) és XF (120+) vászonhordozó az agresszív csiszolási műveletekhez
36+ - 120+ szemcseméret
Csiszolókorong-portfolió
Az egész 3M portfólió
Csiszolókorongok filmhordozóval
568 XA*
Különleges alkalmazásokhoz
Cériumoxid 3 mil filmhordozón
Fényes/ selyemfényű felületekhez, és Corian /akril felületek polírozására
268 L*
.
Alumínium-oxid 3 mil filmhordozón
Javasolt tömítők, alapozók és e-coat felületek csiszolásához
.
360 L*
.
Alumínium-oxid 3 mil filmhordozón
Javasolt kompozitokhoz, alapozókhoz, zselés felületekhez
.
375 L*
.
Alumínium-oxid 3 mil filmhordozón
Sokoldalú, kedvező árú korong, amikor fontos a felületminőség és a tartósság
268 XA*
Különleges alkalmazásokhoz
Mikro-replikáció, 3 mil filmhordozón
Akril felületekhez, AOOEM szintű festési előkészületekhez
.
.
266 L
.
Alumínium-oxid 3 mil filmhordozón
Sokoldalú korong a festék-eltávolításhoz, festési előkészületekhez, akril felületek polírozásához
775 L
.
Precíziósan formált szemcsék 3 mil filmhordozón
Népszerű választás prémium kategóriás teljesítmény eléréséhez
.
675 L
Különleges alkalmazásokhoz
Alumínium-oxid 3 mil filmhordozón
Sokoldalú, kedvező árú korong, amikor fontos a felületminőség és a tartósság
.
Csiszolókorongok papírhordozóval
255 P
Alumínium-oxid C-súlyú papíron
Könnyű csiszolási és előkészítési munkákhoz, alapozókhoz, festékekhez, zselés felületekhez, tömítőkhöz
950U
Precíziósan formált szemcsék E-súlyú papíron
Kiváló választás gyors anyagleválasztáshoz, hosszú élettartamhoz
.
618
Szilikonkarbid A-súlyú papíron
Kedvező árú termék facsiszolásokhoz és olyan alkalmazásokhoz, ahol a felületminőség meghatározó szempont
236 U
Alumínium-oxid C-súlyú papíron
Sokoldalú korong a festék-eltávolításhoz, festési előkészületekhez, akril felületek polírozásához
.
.
.
245
Alumínium-oxid E-súlyú papíron
Kiváló választás fémek festési előkészítéséhez, kompozitok felület-előkészítéséhez
.
.
Csiszolókorongok vászonhordozóval
947 A
Precíziósan formált szemcsék X-súlyú vásznon
Agresszív és hosszú élettartamú korongok
.
784 F
PSG keverék ásványok növelik a teljesítményt
YF-súlyú (36+ -80+) és XF (120+) vászonhordozó az agresszív csiszolási műveletekhez
36+ - 120+ szemcseméret
Nem-szőtt felületkezelő korongok
Kiváló teljesítmény az íves vagy egyenetlen felületeken. Ellenáll a terhelésnek a hosszas műveletek során, fényes felületet hoz létre.
Scrotch-BriteTM HookitTM
7448 PRO
Nem szőtt, szilikonkarbid szemcsével.
Könnyű tisztításhoz, egybecsiszoláshoz, fémek, akrilok polírozásához
.
Scrotch-BriteTM HookitTM
7447 PRO
Nem szőtt, alumínium-oxid szemcsével.
Tisztításhoz, hántoláshoz, polírozáshoz fémeken és műanyag felületen
.
Scrotch-BriteTM HookitTM
Cut & Polish
Nem szőtt, alumínium-oxid szemcsével.
Durvább nem-szőtt egybecsiszolási alkalmazásokhoz, ahol gyors anyagleválasztás szükséges.
Scrotch-BriteTM HookitTM
Clean & Finish
Nem szőtt, szilikonkarbid szemcsével.
Fémek könnyű csiszolásához, egybecsiszolásához
.
Scrotch-BriteTM HookitTM Production
Clean & Finish
Nem szőtt, alumínium-oxid szemcsével.
Egységes felület kialakításához, alapozáshoz, fémek és akril felületekhez
Csiszolóhálók
Sokféle csiszolási művelethez. Rugalmas, tartós hordozóanyag. Nagy teljesítmény, pormentes felület.
710 W
Precíziósan formált szemcsék és alumínium-oxid szemcsék
Közepes és könnyű hálós hordozó
Prémium minőségű korong különféle csiszolási műveletekhez és anyagokhoz
310 W
Precíziósan formált szemcsék
.
Erős, közepes és könnyű hálós hordozó
Költséghatékony korong anyagleválasztáshoz és felületkezeléshez
700 W
Precíziósan formált szemcsék
.
Erős hálós hordozóanyag
Durvább műveletekhez, sarkokhoz, élekhez
.
Erősebb és tartósabb
Csiszolórendszer-megoldások
A megfelelő felfogó tárcsa kiválasztása.
Alacsonyprofilú felépítés
Tömör, piros habszivacs
Csapos felfogó a jobb egyensúlyhoz és kevesebb vibrációhoz
Színkódolt tárcsák egyedi jellemzőkkel a kívánt minőség eléréséhez
Jobb lyukelrendezés a csiszolókorongok tisztántartása és a porelvezetés érdekében
Anyagleválasztáshoz, felületegyengetéshez
Legagresszívabb
Standard Design
Csapos felfogó a jobb egyensúlyhoz és kevesebb vibrációhoz
Színkódolt tárcsák egyedi jellemzőkkel a kívánt minőség eléréséhez
Kúposszélű kialakítás
Közepes sűrűségű habszivacs
Elvékonyított szélek
Általános felhasználás
Alacsonyprofilú felépítés
Csapos felfogó a jobb egyensúlyhoz és kevesebb vibrációhoz
Színkódolt tárcsák egyedi jellemzőkkel a kívánt minőség eléréséhez
Bézsszínű, puha habszivacs
Legjobb felületminőség
A megfelelő csiszológép kiválasztása
A megfelelő csiszológép kiválasztása
75mm, 125mm, 150mm átmérőkkel.
Hookit™ és Stikit™ felfogó tárcsákhoz.

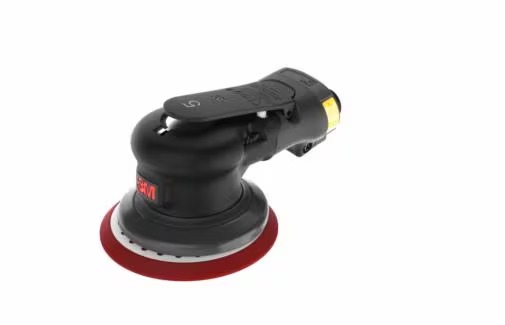

3M™ Pneumatikus excentercsiszolók
Olyan környezetben, ahol nincs szükség porelszívásra

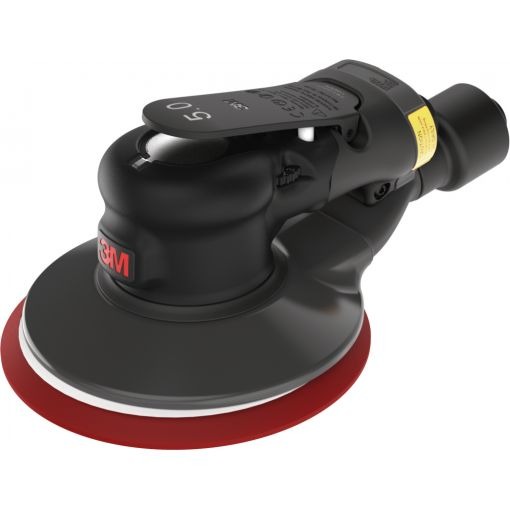

3M Xtract™ Pneumatikus excentercsiszolók
Pneumatikus porelszíváshoz

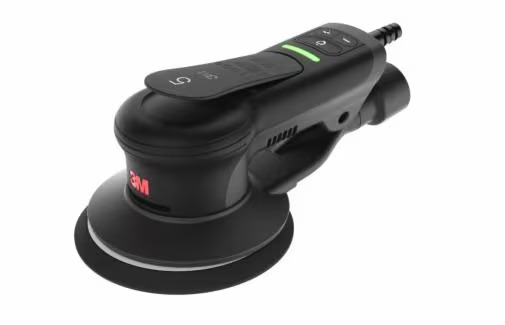

3M Xtract™ Elektromos excentercsiszoló
Ergonomikus design, erőteljes motorral
Olyan alkalmazásokhoz, ahol nincs pneumatikus porelszívás
Teljesítmény-befolyásoló tényezők
Csiszolóanyag
Alap csiszolási technika követése
.
.
Az anyag szakadásának, gyűrődésének, telítődésének gyakori ellenőrzése
A munkafelület tisztítása a finomabb csiszolási szakasz előtt
Felfogó tárcsa
Megfelelő felfogó tárcsa kiválasztása (pl. alacsony profil az anyagleválasztáshoz)
A csiszolókorong átmérője azonos legyen a gépével
.
Figyeljen a sérülésekre: tapadás gyengülése, elhasználódott habszivacs
Ha a munkafelület egyenetlenebb, használjon 3M habszivacs-betétet
Szerszám
Ellenőrizze e kenési tervet (javasolt 1-3 csepp kenőanyag naponta)
.
A sebesség-beállítás maximális legyen
.
Ellenőrizze, hogy a kar nem sérült, és az elszívó nincs eltömítődve
Levegőnyomás
A levegőnyomás 6.2 bar / 90 PSI
.
.
Használjon minimális hosszúságú levegőtömlőt, ellenőrizze a helyi szabványokat.
A levegőtömlő belső átmérője legyen min. 9mm.
.
A csatlakozó mérete ideálisan 7mm, minimálisan 4,8mm.
A megfelelő rezgőpálya kiválasztása
Anyageltávolítás, festett panel csiszolása 775L 80+-szal 30mp-ig
D. 2,5 mm
Króm színű kar
Finom finis csiszolás.
D.5 mm
Ezüst színű kar
Általános célú csiszolás
D.8 mm
Fekete színű kar
Agresszív csiszolás
D.10 mm
Arany színű kar
Legagresszívebb csiszolás*
.
.
Miért jó választás?
Finomabb szemcseméretekkel használható
Legkisebb mértékű anyageltávolítás
Miért jó választás?
Legnépszerűbb rezgőpálya-típus.
Jó anyagleválasztás és felületminőség.
Miért jó választás?
Az 5 mm-esnél több, a 10 mm-esnél kevesebb anyagleválasztás.
Miért jó választás?
Legagresszívabb anyagleválasztás, nagy felületekhez vagy nagy sebességű csiszoláshoz.
Csiszolt
- színtelen réteg
Átcsiszolás
- színtelen réteg
- festékréteg látható alapozóval
Átcsiszolás
- színtelen réteg
- festékréteg
- alapozó réteg csiszolásának kezdete
Eltávolítja
- a színtelen réteget
- a festékréteget
- az alapozót
- az e-coatot a fémig
Csiszolási technika
Indítsa el a csiszolót a felületen, és állítsa le a felületen kívül. Ez segít elkerülni a rezgésnyomokat.
Csak könnyed nyomást alkalmazzon, és engedje, hogy a felfogó tárcsa szabadon forogjon.
Tartsa a gépet egyenesen a felszínen, hogy elkerülje a bemarásokat.
Ellenőrizze, hogy a rezgőpálya elfedi a korábbi karcolásnyomokat, és egyenletes csiszolási minőség jön létre.
Használati útmutató
Végezzen próbacsiszolásokat, hogy megtalálja a feladatnak leginkább megfelelő összeállítást.
Alkalmazás
Alapozó-csiszolás
Festékeltávolítás
Felületkezelés/ Egyengetés
Olvadási folyások eltávolítása (műanyagon)
Zselés felszín csiszolása
Öntvények leválasztási vonalainak eltávolítása
Formázás
Facsiszolás
Tömítő-csiszolás
Festés-előkészítés acélon
Használatból eredő karcolások eltávolítása
Sorjátlanítás
Javasolt korong
775L
710W
710W
784F
775L
775L
947A
710W
775L
700W
700W
947A
Alternatíva
375 L
310W
310W
700W
360L
255P
784F
310W
255P
784F
310W
784F
Gyakori szemcseméret
180 – 400
80 – 240
80 – 220
60 – 120
240 – 1000
180 – 320
36 – 220
150 – 220
320 – 400
80 – 120
80 – 120
60 – 120
Javasolt felfogó tárcsa
Finiselő
Alacsony felépítésű
.
Piros
Alacsony felépítésű
.
Piros
Alacsony felépítésű
.
Piros
Alacsony felépítésű
.
Finiselő
Alacsony felépítésű
.
Piros
Alacsony felépítésű
.
.
Sárga Standard
.
Piros
Alacsony felépítésű
.
Finiselő
Alacsony felépítésű
.
Piros
Alacsony felépítésű
.
Piros
Alacsony felépítésű
.
.
Sárga Standard
.
Javasolt rezgőpálya
5 mm
10 mm
5 mm
5 mm
5 mm
5 mm
8 mm
5 mm
2.5 mm
5 mm
8 mm
8 mm
Alkalmazás
Festés-előkészítés, egyenletes felület létrehozása.
Eltávolítja a korábbi festékrétegeket az alapozó felvitele előtt.
A munkadarab simítása és egyengetése festés előtt az egyenletes tapadás érdekében.
Éles szélek eltávolítása.
Zselés felszín elsimítása, hibáinak eltávolítása finomcsiszolás közben a következő polírozási vagy festési lépéshez.
A gyártás során létrejött leválasztási vonalak eltávolítása a felületi geometria optimalizálásához
Az anyageltávolítás és a formázás finomításának fokozatos lépései kompozit-megmunkálásnál.
Fafelület simítása, megmunkálási nyomok eltávolítása vágási és marási műveleteket követően.
Egyenetlenségek megszüntetése, a következő festékréteg jobb tapadása érdekében
Anyageltávolítási karcolások elsimítása festés-előkészítéshez.
Fémtárgyak karcolásainak eltávolítása.
Éles szélek eltávolítása fém alkatrészeken.

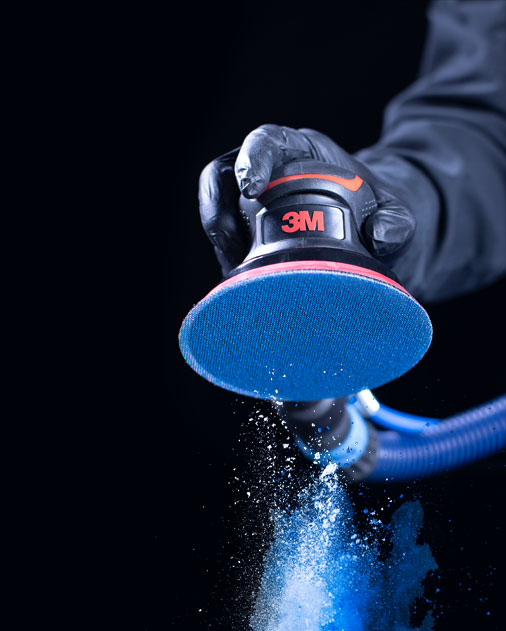

3M Xtract™ Cubitron™ II Csiszoló rendszer
A biztonságosabb és tisztább munkakörnyezetért
A csiszolási hulladék eltávolítása közvetlenül a munkadarabról történik a csiszolási folyamat során. A kényelmes és hatékony pormentes rendszernek köszönhetően a munkakörnyezet tisztább és kényelmesebb minden dolgozó számára.
.
.
A csiszolókorong teljesítményének javítása
A korong kevésbé telítődik, ha a keletkező por elszívásra kerül. A kisebb telítődés azt jelenti, hogy a tárcsa koptatófelületének nagyobb része érintkezik közvetlenül a munkadarabbal. A közvetlenebb korongérintkezés jobb vágási sebességet biztosít, és a kisebb mértékű telítődés hosszabb élettartamot eredményez.
Takarítson meg időt és pénzt a csiszolóanyagokkal
A hosszabb élettartamnak és a gyorsabb vágási sebességnek köszönhetően kevesebb korongra van szükség a munka elvégzéséhez. Nem csak a korongfogyás csökkenthető, hanem minden munka gyorsabban elvégezhető, javítva az üzlet általános termelékenységét.
.
A tisztító korongok több port távolítanak el, és tovább tartanak, mint az 5 vagy 6-lyukú korongok hasonló átmérővel.
A teszteredmények száraz csiszolási folyamaton alapulnak. Az eredmények az alkalmazás, csiszolandó munkadarab és a csiszológép függvényében változhatnak.
3M Kiemelt termékek
AZ ÚJ 3M SILVER
Vágó- és tisztítókorongok
Verhetetlen kombinációjú ár-teljesítmény aránnyal!
További elérhető termékekért vagy egyedi igényekért keressen minket elérhetőségeink egyikén!
Az Atlanti-Szerszám Kft. 30 éve van jelen a magyar piacon. Büszkék vagyunk arra, hogy immáron negyed százada nyújtunk elsőrangú szakmai tanácsadást Magyarország legkiválóbb ipari szereplőinek.
Szolgáltatásaink
Gyorslinkek
Elérhetőségek
Szeged Központi iroda
6728 Szeged, Fonógyári út 9.
Telefon: 62/444-021, 30/299-3000
Budapesti iroda és szerviz
1163 Budapest, Főhadnagy utca 3.
Telefon: 1/43-32-678, 30/334-4000
E-mail: info@atlanti-szerszam.hu
Munkanapokon: 8:00 - 17:00
Copyright 2019 © Minden jog fenntartva.
