Robotcellás hegesztés-csiszolás
Rolleri Robotic COBOTIC kollaboratív cellák: hegesztés és csiszolás egy zárt, biztonságos munkaállomásban, UR10e kollaboratív robottal és teljesen integrált Uranos NX hegesztő áramforrással.
-
UR10e6 tengelyes kollaboratív robot
-
±0,03 mmpontosság (ISO 9283)
-
24 óránkeresztül hűtött hegesztés
-
3 cella90MC · 100M · 100T
- Kollaboratív, kerítés nélküli üzem
- Hegesztés és csiszolás egy cellában
- Automatikusan záródó védőburkolatok

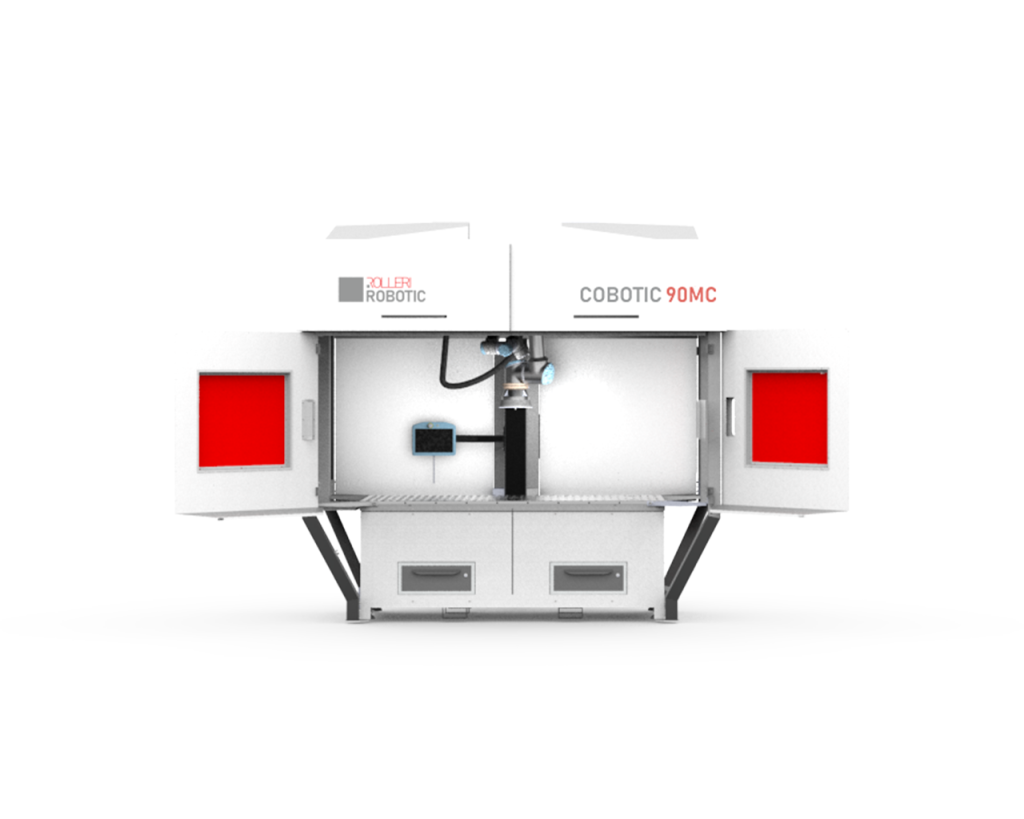

COBOTIC 90MC kollaboratív hegesztő- és csiszolócella
A COBOTIC 90MC nagy, 2000 mm x 1000 mm-es munkaterületet és dupla oldalsó nyílást biztosít a terjedelmes darabok megmunkálásához, emelő-berendezéssel történő rakodás és alátámasztás lehetőségével.
A műveletek gyorsan és egyszerűen elvégezhetők, mivel ezek a hegesztőpisztoly fogantyúján is kezdeményezhetők. Az egész egység vezérlőfelülete, valamint a programindító és -leállító gombok is rendkívül könnyen kezelhetőek.
A COBOTIC 90MC felszereltségének része a robot és a teljes egység programozására szolgáló érintőképernyő. A pálya kiindulási és érkezési pontjai megadhatók.

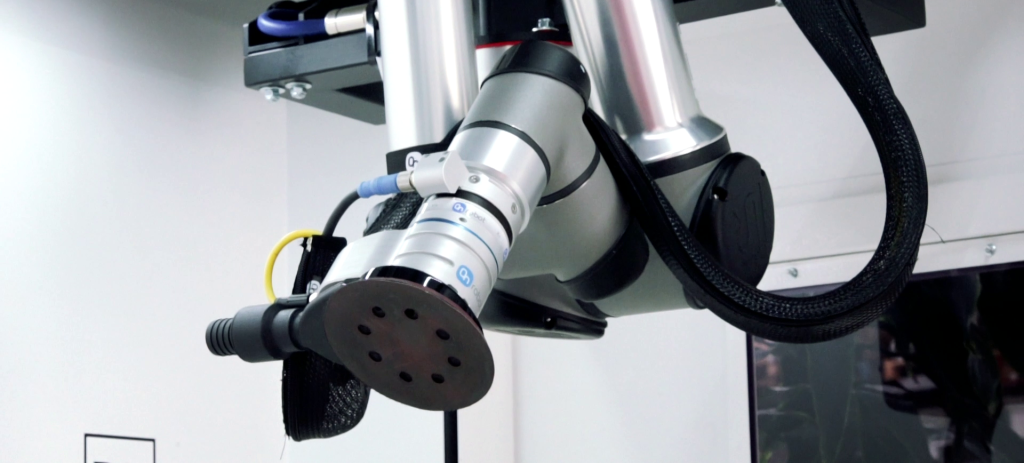

A cella lehetővé teszi a különböző anyagtípusok csiszolását, polírozását, finiselését is. Ez a gépben található különböző kiegészítők segítségével valósítható meg, amelyek az ügyfelek igényei alapján adaptálhatók és fejleszthetők.
Műszaki jellemzők
-
Asztalméretek2000x1000 mm
-
Asztalkapacitás2000 kg
-
Hatótávolság1300 mm
| Robot | UR10e 6 tengelyes kollaboratív robot 6 DOF forgó csuklókkal és +/-0,03 mm-es pontossággal, ISO 9283 szabvány szerinti kapacitással (1300 mm-es kar). |
|---|---|
| Hegesztőgép | Teljesen integrált rendszer Uranos NX 4000 MIG (Voestalpine Bohler SELCO) hegesztő áramforrással. Hűtött hegesztés a szünetek nélküli megmunkálás érdekében 24 órán keresztül. |
| Pneumatikus szerszámok | A cella egy 3-részes szerszámkészletet is tartalmaz. A szerszámok az ügyfél igényei alapján kerülnek kiválasztásra. A géphez egy negyedik szerszám is csatlakoztatható. |
Adatcsere
Az adatcsere-platformon keresztül a gyártó biztosítani tudja a COBOT 90 MC egységek távfelügyeletét. Az előre ütemezett karbantartási szolgáltatással elkerülhetőek a váratlan leállások. Az adatcsere-platform lehetővé teszi az egyszerű és automatikus szoftverfrissítést is, anélkül, hogy ez váratlan termelés-kiesést okozna.
Biztonsági jellemzők
A védőburkolatok automatikus záródnak, és a különféle programozható biztonsági funkciók, pl. a robot csuklós karjának felügyelete is a munkabiztonságot növeli. Ezenkívül a cella úgy van kialakítva, hogy biztosítsa a füstgázok megfelelő elszívását alulról és felülről is.
Opciók
- Pneumatikus sablonok, amelyek lehetővé teszik a kezelő számára, hogy a cellán már meglévő készülékeket használja a szériahegesztéshez.
- COBOTIC REMOTE:távoli segítségnyújtáshoz használt készlet.

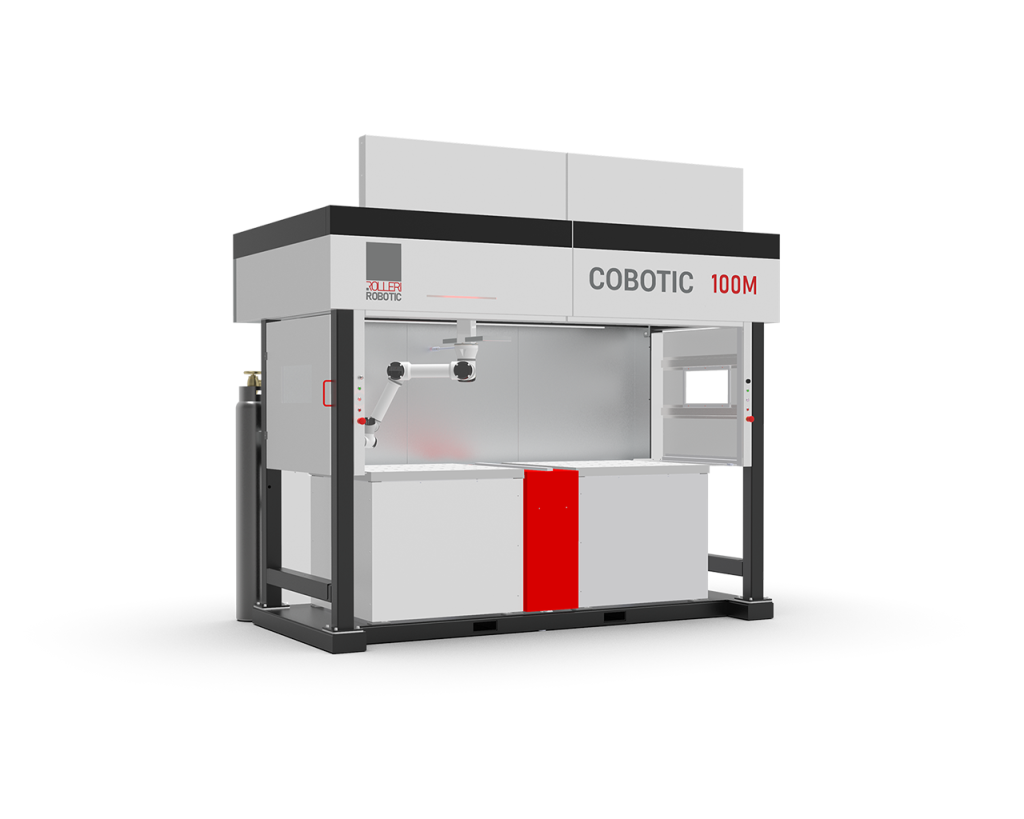

COBOTIC 100 M kollaboratív hegesztőcella
A COBOTIC 100M nagy, 2400 mm x 1200 mm-es munkaterületet biztosít vagy két különálló 1200 mm x 1200 mm-es munkaállomást. A két különálló állomáson történő munkavégzés lehetővé teszi a kezelő számára, hogy teljesen automatizált munkaciklusokat hozzon létre, az elülső védőburkolatok szinkronizált nyitása és zárása biztosítja a darabok be- és kirakodását.
A műveletek gyorsan és egyszerűen elvégezhetők, mivel ezek a hegesztőpisztoly fogantyúján is kezdeményezhetők. Az egész egység vezérlőfelülete, valamint a programindító és -leállító gombok is rendkívül könnyen kezelhetőek.
A COBOTIC 100M felszereltségének része a robot programozására és a cella felügyeletére szolgáló érintőképernyő. A pálya kiindulási és érkezési pontjai megadhatók.
Műszaki jellemzők
-
Asztalméret1000x1000 mm
-
Max. munkadarab-hosszúság1200 mm
-
Max. munkadarab-magasság650 mm
-
Max. munkadarab-szélesség1200 mm
-
7. tengely lökete1800 mm
-
Hatótávolság900 mm
| Robot | UR10e 6 tengelyes kollaboratív robot 6 DOF forgó csuklókkal és +/-0,03 mm-es pontossággal, ISO 9283 szabvány szerinti kapacitással (900 mm-es kar). |
|---|---|
| Hegesztőgép | Teljesen integrált rendszer Uranos NX 3200 MIG (Voestalpine Bohler SELCO) hegesztő áramforrással. Hűtött hegesztés a szünetek nélküli megmunkálás érdekében 24 órán keresztül. |
| Tengely | A COBOTIC 100 M 6 tengellyel rendelkezik a roboton és egy 1800 mm-es 7. tengellyel, amely szinkronizáltan működik, és garantálja a robotkar maximális kihasználását. |
Adatcsere
Az adatcsere-platformon keresztül a gyártó biztosítani tudja a COBOT 100 M egységek távfelügyeletét. Az előre ütemezett karbantartási szolgáltatással elkerülhetőek a váratlan leállások. Az adatcsere-platform lehetővé teszi az egyszerű és automatikus szoftverfrissítést is, anélkül, hogy ez váratlan termelés-kiesést okozna.
Biztonsági jellemzők
A védőburkolatok automatikus záródnak, és a különféle programozható biztonsági funkciók, pl. a robot csuklós karjának felügyelete is a munkabiztonságot növeli. A COBOTIC szünetmentes tápegységgel is rendelkezik a hirtelen leállások elkerülése érdekében, és a cella legérzékenyebb részeinek biztosítása végett dupla elektromos panel található a legújabb generációs egyenirányítókkal. Ezenkívül a cella úgy van kialakítva, hogy biztosítsa a füstgázok megfelelő elszívását.

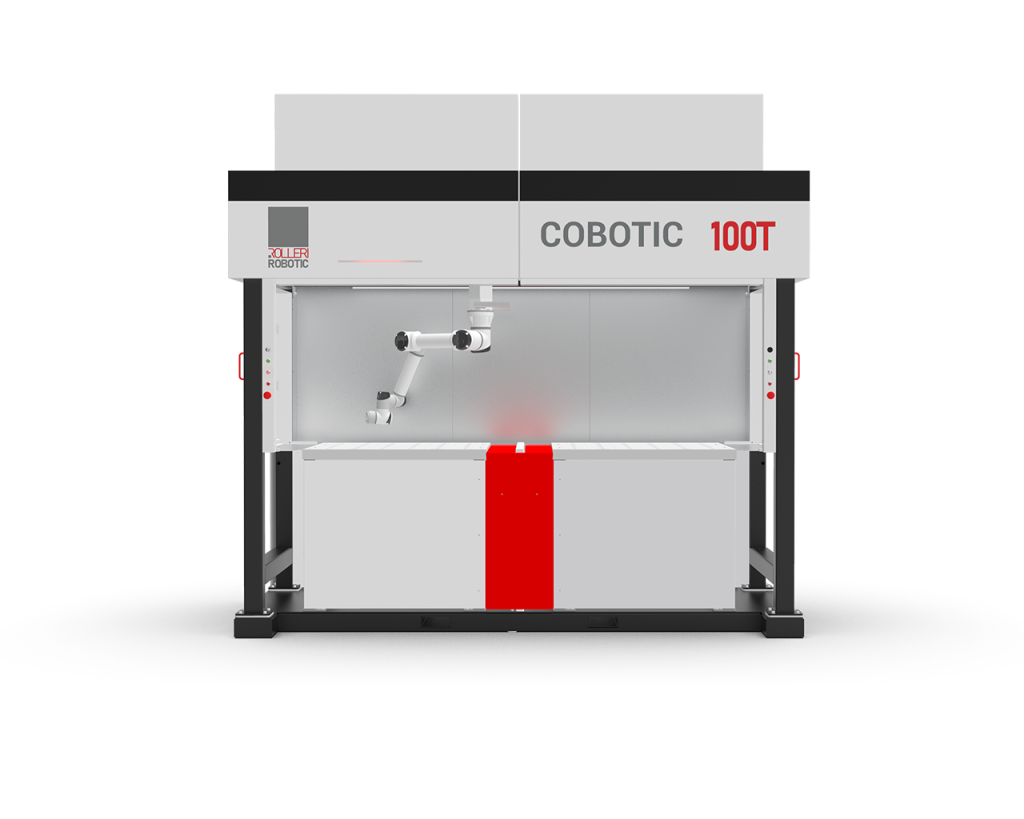

COBOTIC 100 T kollaboratív hegesztőcella
A COBOTIC 100M nagy, 2400 mm x 1200 mm-es munkaterületet biztosít vagy két különálló 1200 mm x 1200 mm-es munkaállomást. A két különálló állomáson történő munkavégzés lehetővé teszi a kezelő számára, hogy teljesen automatizált munkaciklusokat hozzon létre, az elülső védőburkolatok szinkronizált nyitása és zárása biztosítja a darabok be- és kirakodását.
A műveletek gyorsan és egyszerűen elvégezhetők, mivel ezek a hegesztőpisztoly fogantyúján is kezdeményezhetők. Az egész egység vezérlőfelülete, valamint a programindító és -leállító gombok is rendkívül könnyen kezelhetőek.
A pálya kiindulási és érkezési pontjai megadhatók.
Műszaki jellemzők
-
Asztalméret1000x1000 mm
-
Max. munkadarab-hosszúság1200 mm
-
Max. munkadarab-magasság550 mm
-
Max. munkadarab-szélesség1200 mm
-
7. tengely lökete1800 mm
-
Hatótávolság900 mm
| Robot | UR10e 6 tengelyes kollaboratív robot 6 DOF forgó csuklókkal és +/-0,03 mm-es pontossággal, ISO 9283 szabvány szerinti kapacitással (900 mm-es kar). |
|---|---|
| Hegesztőgép | Teljesen integrált rendszer Uranos NX 2700 SC / DC - IG AC - TIG DC HF Start - MMA (Voestalpine Bohler SELCO) hegesztő áramforrásokkal. Hűtött hegesztés a szünetek nélküli megmunkálás érdekében 24 órán keresztül. |
| Tengely | A COBOTIC 100 T 6 tengellyel rendelkezik a roboton és egy 1800 mm-es 7. tengellyel, amely szinkronizáltan működik, és garantálja a robotkar maximális kihasználását. |
Összehasonlítás
A három cella egymás mellett
| COBOTIC 90MC | COBOTIC 100 M | COBOTIC 100 T | |
|---|---|---|---|
| Munkaterület | 2000 x 1000 mm | 2400 x 1200 mm vagy 2 x (1200 x 1200 mm) | 2400 x 1200 mm vagy 2 x (1200 x 1200 mm) |
| Asztalméret | 2000 x 1000 mm · 2000 kg | 1000 x 1000 mm | 1000 x 1000 mm |
| Hatótávolság | 1300 mm | 900 mm | 900 mm |
| 7. tengely | — | 1800 mm löket | 1800 mm löket |
| Hegesztő áramforrás | Uranos NX 4000 MIG | Uranos NX 3200 MIG | Uranos NX 2700 SC / DC - IG AC - TIG DC HF Start - MMA |
| Csiszolás, polírozás | 3-részes pneumatikus szerszámkészlet, negyedik szerszám csatlakoztatható | — | — |
