MEP SHARK 332 RC KONNECT automata szalagfűrész MEP
MEP · Automata szalagfűrész

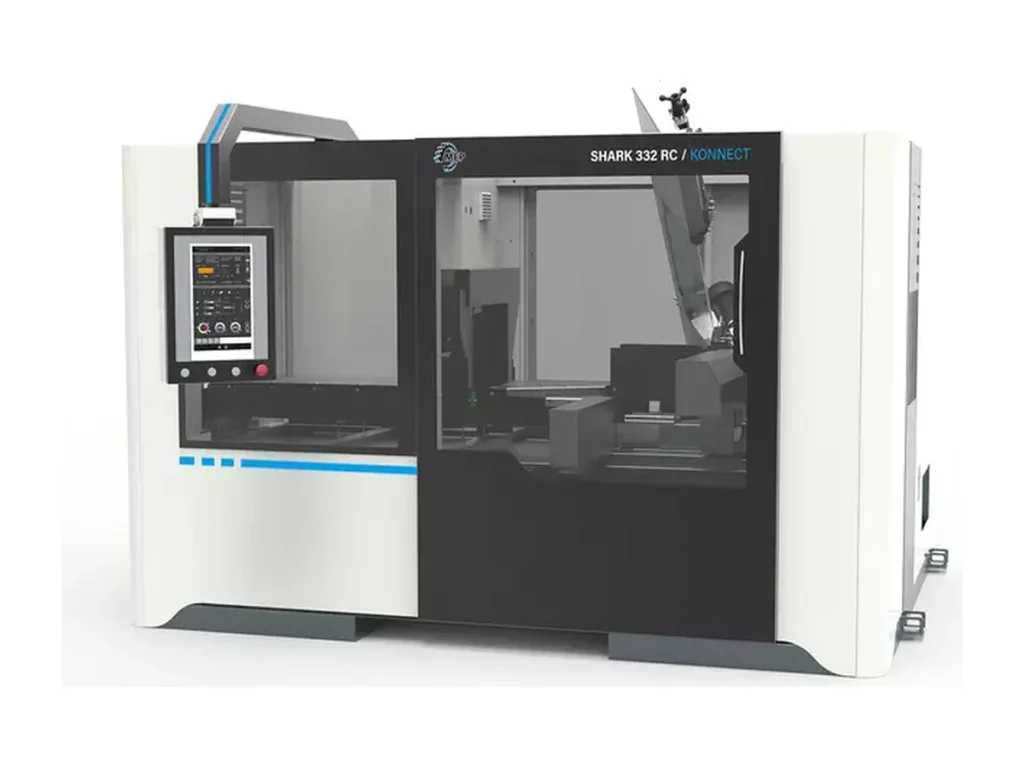

MEP SHARK 332 RC KONNECT automata szalagfűrész

Automata szalagfűrész kettős, programozható vágási szöggel (−60°…+60°), amely a biztonságot és a teljesítményt az Industry 4.0 okos gyártással köti össze.

Szalagméret
3770 × 27 × 0,9 mm
Szalagsebesség
15÷100 m/perc
Max. kapacitás
Ø310 mm
Kivitel
Automata
Kérjen ajánlatot Műszaki adatok
MEP — 1964 óta olasz gyártás
Öntvényváz, IP54/IP55 védettség
Gyári képzettségű szerviz

Részletek

Minden, amit a(z) MEP SHARK 332 RC KONNECT automata szalagfűrész gépről tudni érdemes

A SHARK 332 RC KONNECT automatikusan forgó fejjel, kettős programozható szöggel (−60°…+60°) és moduláris, 1500 mm-es adagolóval dolgozik — csövek, profilok és gerendák hatékony, összekapcsolt gyártásához.

A SHARK automata szalagfűrészek golyósorsós anyagelőtoló satuval, programozható adagolással és legújabb generációs (NC/CNC) vezérlővel dolgoznak, minimálisra csökkentve a kezelői beavatkozást. Az inverteres, fokozatmentes szalagsebesség, a szalagfeszesség- és szalagszakadás-figyelés, valamint az automatikus vágásterhelés-felügyelet pontos, megbízható sorozatvágást ad.

Vágási szögKör ⌀ (mm)Négyzet (mm)Téglalap (mm)Zártszelvény (mm)
0°310300330 × 300230 × 310
+45°180180180 × 130180 × 300
+60°909090 × 8090 × 290
−45°160160160 × 160130 × 280
−60°606060 × 8040 × 250

* A vágási tartomány a különböző keresztmetszetekre (tömör kör, négyzet, téglalap, illetve zártszelvény/profil) elérhető legnagyobb méret az egyes vágási szögeknél. A pontos vághatóság az anyagminőségtől és a szalag/tárcsa fogazatától is függ.

Teljesítményadatok

Szalagméret 3770 × 27 × 0,9 mm
Szalagsebesség 15÷100 m/perc
Fűrészmotor 2,2 kW
Inverteres hajtás 3 kW
Adagoló satu lökete 1500 mm (moduláris)
Adagoló satu sebessége 6 m/perc
Adagoló satu max. húzóterhelés 1360 kg
Hűtőfolyadék-tartály 180 L
Hidraulikatartály 70 L
Összes felvett teljesítmény 7,621 kW

Tömeg és méretek

Munkaasztal magassága 1000 mm
Tömeg 2750 kg
Max. satunyitás 330 mm
Maradékdarab (nem adagolható) 390 mm
Legkisebb vágási hossz 10 mm
Helyigény (A × B) 3050 × 2300 mm

* A feltüntetett értékek a gép alapkonfigurációjára vonatkoznak; a felszereltség és a vezérlés a feladat szerint bővíthető. Kérje személyre szabott ajánlatunkat.

Teljes automatizálás

  • Automata és félautomata vágási ciklus, minimális kezelői beavatkozással
  • Golyósorsós anyagelőtoló (adagoló) satu, programozható adagolási hosszal
  • Legújabb generációs NC/CNC vezérlő a ciklusok, riasztások és diagnosztika kezelésére
  • Inverteres, fokozatmentes szalagsebesség-állítás az anyaghoz igazítva
  • Szalagfeszesség- és szalagszakadás-figyelő rendszer
  • Automatikus vágásterhelés-felügyelet a szalag védelmére

Termelékenység és pontosság

  • Robosztus / kétoszlopos váz a nagy keresztmetszetek pontos vágásához
  • Hűtő-kenő rendszer elektromos szivattyú(k)val
  • Kötegelt vágás felső leszorítóval (opció)
  • Motoros forgácskihordó és lézer jelölőfény (opció)
  • Maradékdarab-csökkentő satu a hulladék minimalizálására (opció)

* A MEP gyári bemutató videója a gép működéséről.

Műszaki adatlap (EN)

PDF · 118 KB

Megnyitás

Termékkatalógus (EN)

PDF · 2 MB

Megnyitás

A részletek, amik számítanak

Három dolog, ami a gyakorlatban dönt

01

Kettős, programozható szög

A fej automatikusan fordul −60°…+60° között — összetett gérvágások gyorsan.

02

Industry 4.0 / KONNECT

Csatlakoztatható, okos gyártás valós idejű felügyelettel.

03

Moduláris adagolás

1500 mm-es, bővíthető anyagelőtoló a nagy sorozatokhoz.
