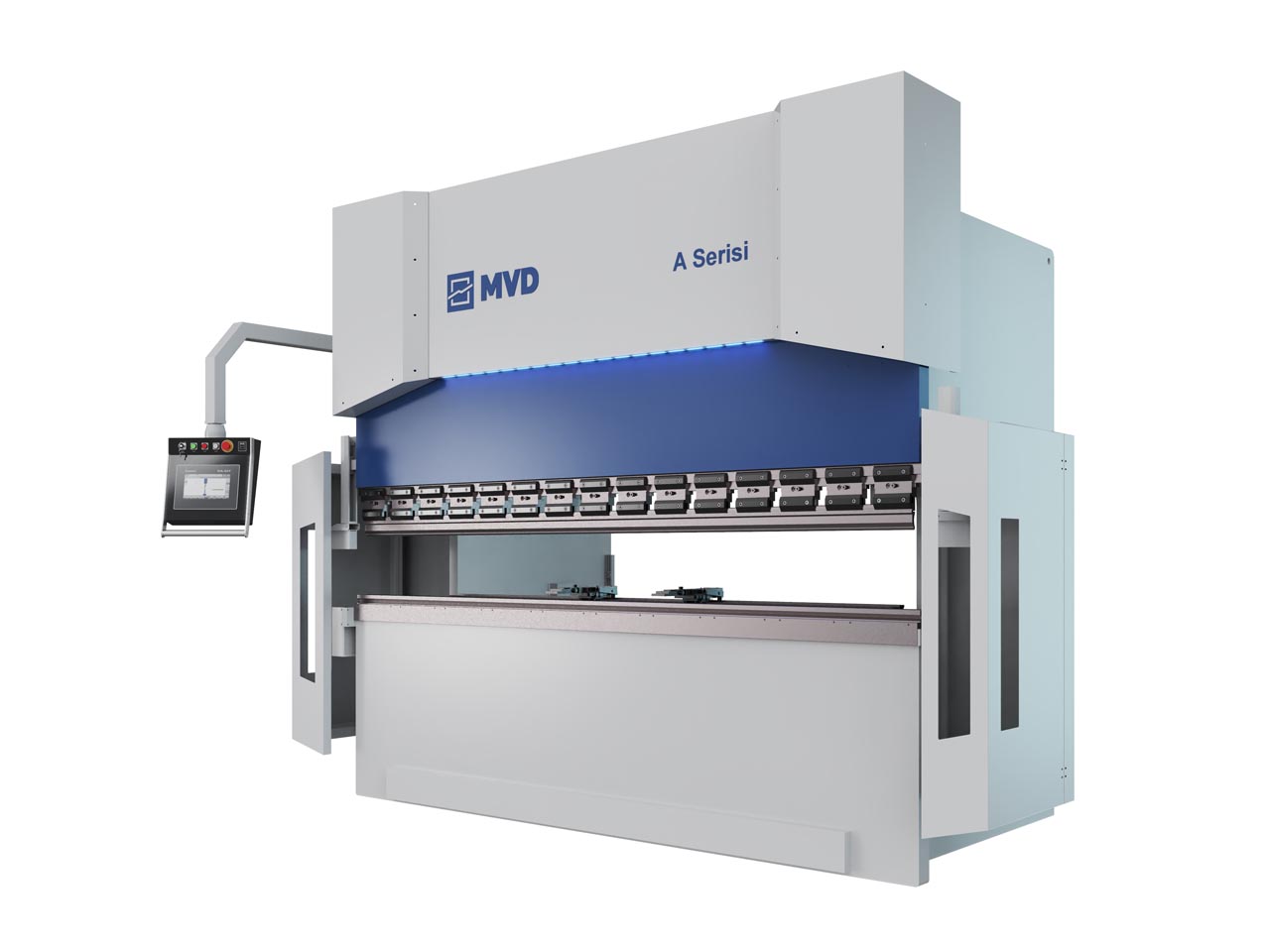

MVD iBend A-sorozat hidraulikus CNC élhajlító gép

Belépő- és középkategóriás hidraulikus élhajlító a mindennapi, általános műhelyi lemezmegmunkáláshoz — kompakt, költséghatékony, mégis pontos. 40–220 tonna nyomóerő, 1 250–4 100 mm hajlítási hossz.

Nyomóerő
40–220 t
Hajlítási hossz
1 250–4 100 mm
Kivitel
Hidraulikus
Vezérlés
ESA S630
Több mint 30 éve a magyar piacon
Európai alkatrészek
Gyári képzettségű szerviz

Részletek

Minden, amit a(z) MVD iBend A-sorozat hidraulikus CNC élhajlító gép típusról tudni érdemes

Az MVD iBend A-sorozat a standard, könnyebb igénybevételű és általános műhelyi lemezmegmunkálásra fejlesztett, belépő- és középkategóriás hidraulikus élhajlító. A szinkronizált hidraulikus munkahengerek, a CNC-vezérlés, az eredeti német hidraulikablokk és arányos (proporcionális) szelepek, valamint a nagy pontosságú lineáris mérőlécek együtt adják a kimagasló gépteljesítményt és a nagy hajlítási pontosságot.

A gép jellemzően 3 tengelyes (Y1, Y2, X), igény szerint akár 4 tengelyes CNC rendszerrel dolgozik, 210 mm-es lökethosszal és 410 mm-es torokmélységgel. A kompakt, merev vázszerkezet kisebb alkatrészekhez optimalizált, kedvező helyigénnyel — így költséghatékony megoldás a napi lemezmegmunkálásra, a minőség és a pontosság kompromisszuma nélkül.

Az MVD gépei feszültségmentesített acélszerkezetként, mozgóoszlopos CNC-megmunkálóközpontokban készülnek, precízen megmunkálva és világmárkás alkatrészekkel felszerelve. A megbízhatóság, a tartósság és a pontosság a tervezés alapelve; a hajlítási hossz és a nyomóerő pedig a konkrét feladathoz választható a teljes 40–220 tonnás, 1 250–4 100 mm-es tartományban.

Alapadatok

Tengelyek Y1, Y2, X (max. 4 tengely)
CNC vezérlőegység ESA S630
Lökethossz 210 mm
Torokmélység 410 mm
Hátsó ütköző AC inverteres, X = 750 mm, ±0,03 mm

* A feltüntetett értékek a sorozat alapkonfigurációjára vonatkoznak. A konkrét gépméret és felszereltség a hajlítási hossz és a nyomóerő igény szerint kerül kiválasztásra — kérje személyre szabott ajánlatunkat.

TípusNyomóerőHajlítási hosszOszloptávLöketNyitási magasságTorok
mélység
Asztal
magasság
GépméretSebességOlajtartályFőmotorTömeg
tABCJDEHossz × Szélesség × MagasságKözelítési sebességVisszatérési sebességHajlítási sebességlkWkg
mmmmmmmmmmmmmmmm/s
A404012501100210415410885306021952730150120109543400
A606021001600210415410870366021752820160135101705,54290
6026002150210415410870421021752820160135101705,54790
A10010026002150210415410905422022302855200135101707,56150
10031002600210415410905467022302855200135101807,56650
A1351353100260021041541090546902340279521013010180117200
1353700320021041541090552902340285021013010180119200
1354100360021041541090555902440295021013010180119750
A1751753100260021041541094547052430284018013010180158400
1753700320021041541094553052430284018013010180159800
17541003600210415410945560025302950180130101801510250
A220220310026002104154108804720241528051801401029018,510000
220370032002104154109305320241528051801401029018,511400
220410036002104154109305620251529051801401029018,511800

* A táblázat a sorozat modelljeinek fő méreteit és kapacitásait foglalja össze. A megfelelő modell kiválasztásában — hajlítási hossz és nyomóerő szerint — kollégáink segítenek.

Alapfelszereltség

  • Y1, Y2, X CNC 3 tengely
  • 210 mm-es lökethossz, 410 mm-es torokmélység
  • ESA S530 CNC vezérlőegység
  • ±0,03 mm pontosságú, frekvenciaváltós (inverteres) AC motoros hátsó ütköző

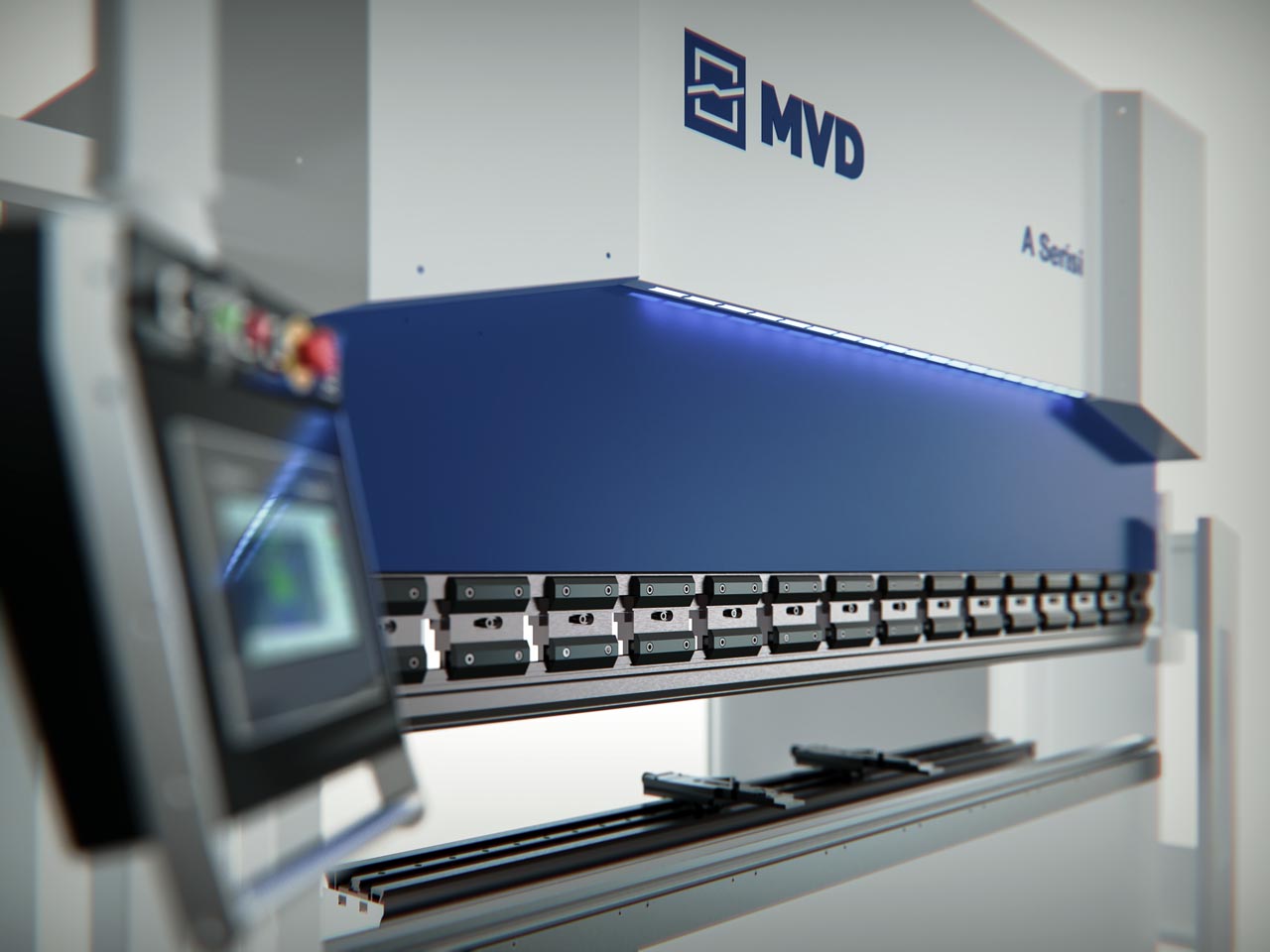

  • Kézi Promecam felső szerszámbefogó
  • MVD speciális keskeny alsó asztal (európai típus)
  • Standard felső szerszámok (Bélyeg: H=67, 85°, R=0,8 )
  • Standard alsó szerszámok (Prizma: 60x60 mm, 4 V-nyílás V=16-22-35-50 mm, 85°, H=60)
  • Kiváló minőségű és precizitású fénysorompók
  • LED-es munkaterület-megvilágítás

Opcionális tartozékok / Kiegészítők

  • R tengelyes hátsó ütköző
  • Csúsztatható lemeztámasztó karok
  • Széles alsó asztal multi-V prizmákhoz
  • Asztali előfeszítés Wila rendszerrel
  • AKAS lézeres biztonsági rendszer
  • Kiegészítő hátsó ütközőujjak

* A gyártó bemutató videója a gép működéséről.
