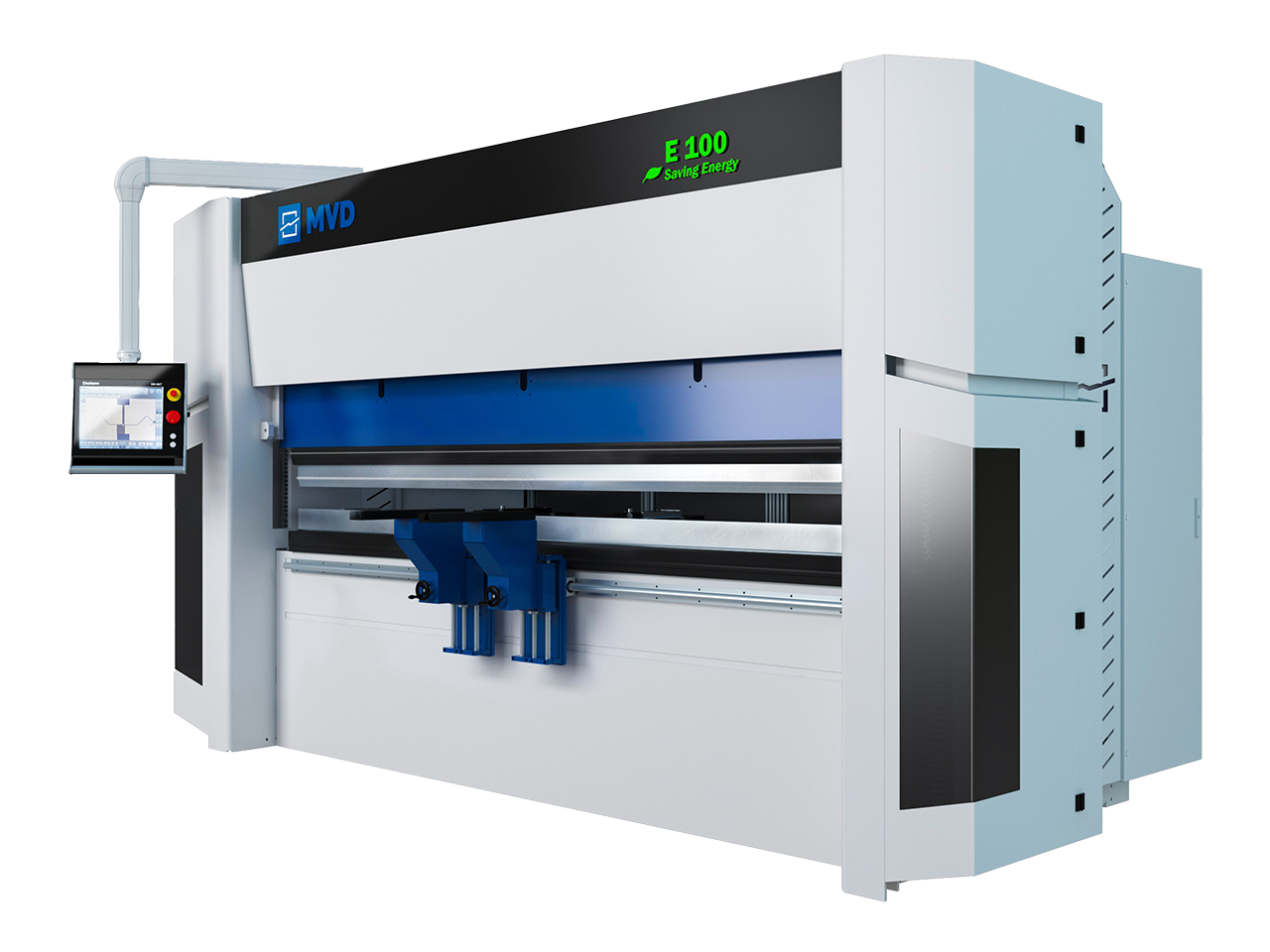

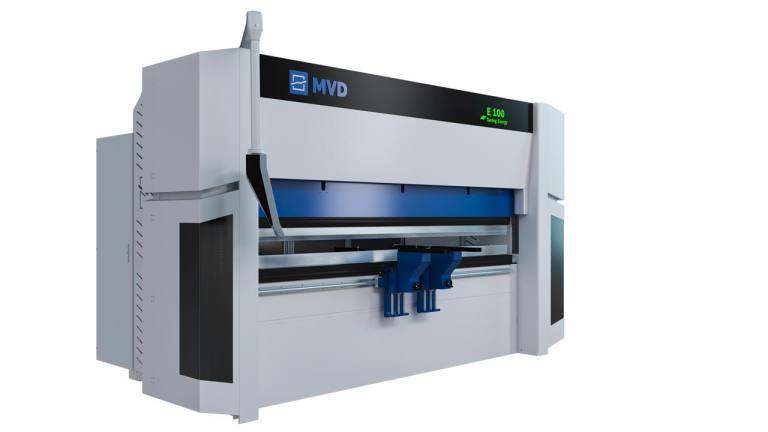

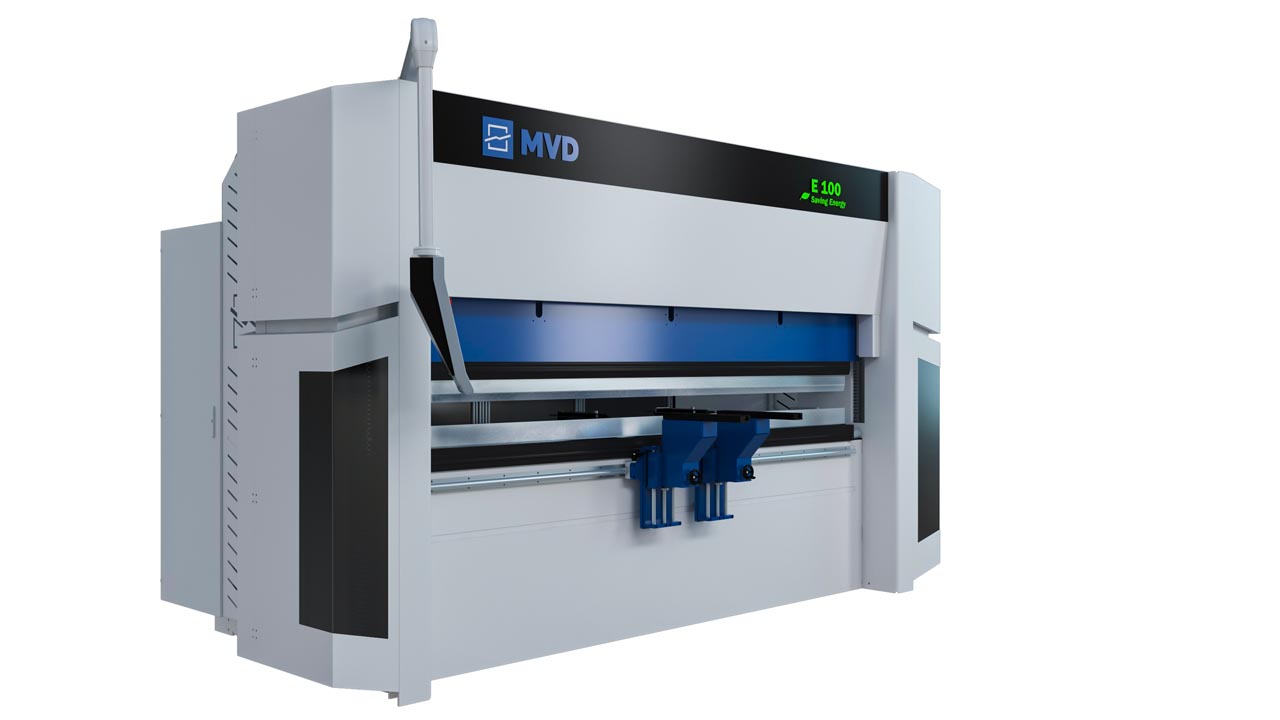

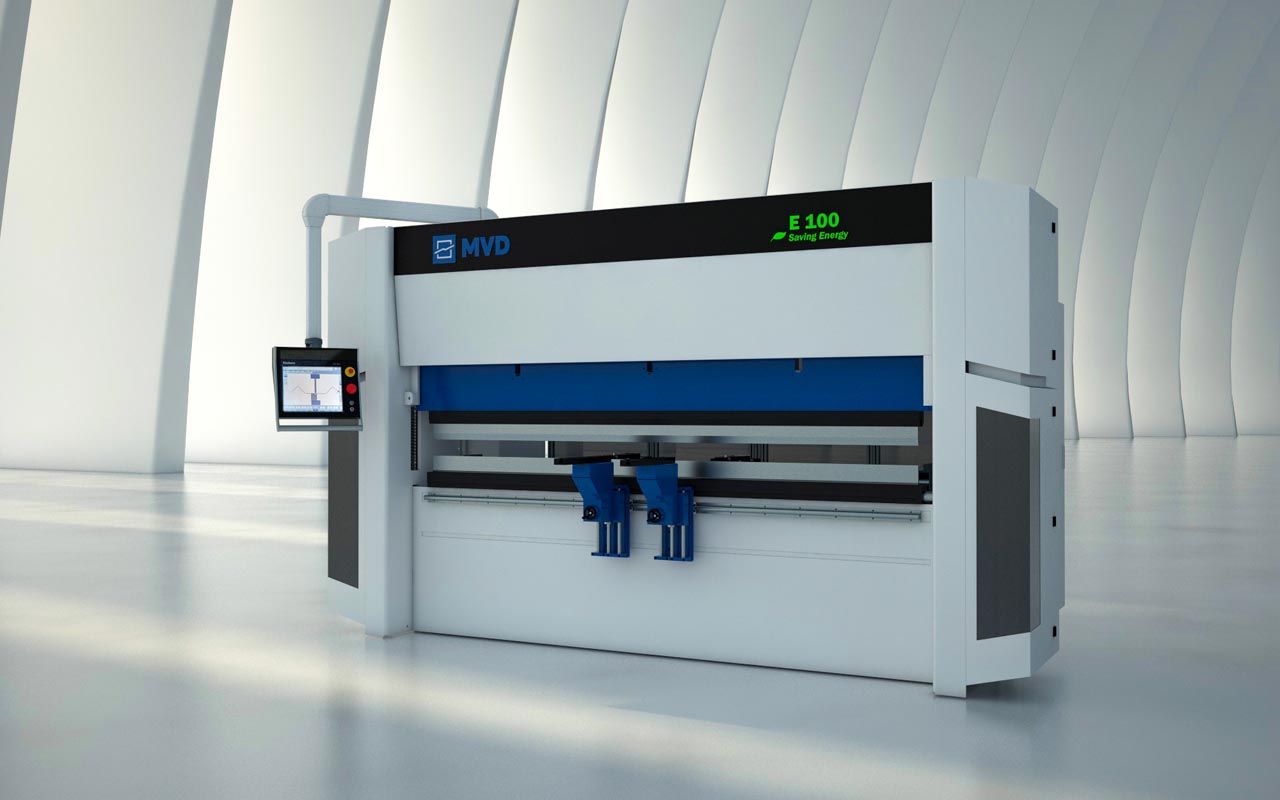

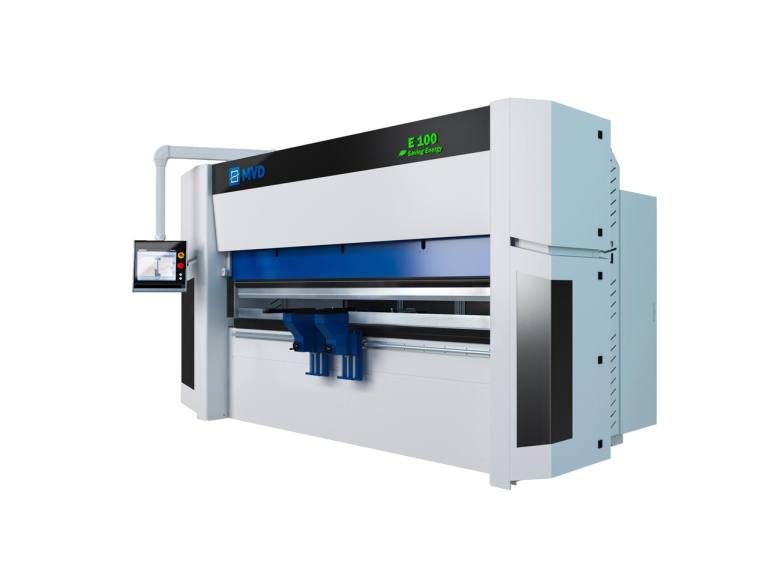

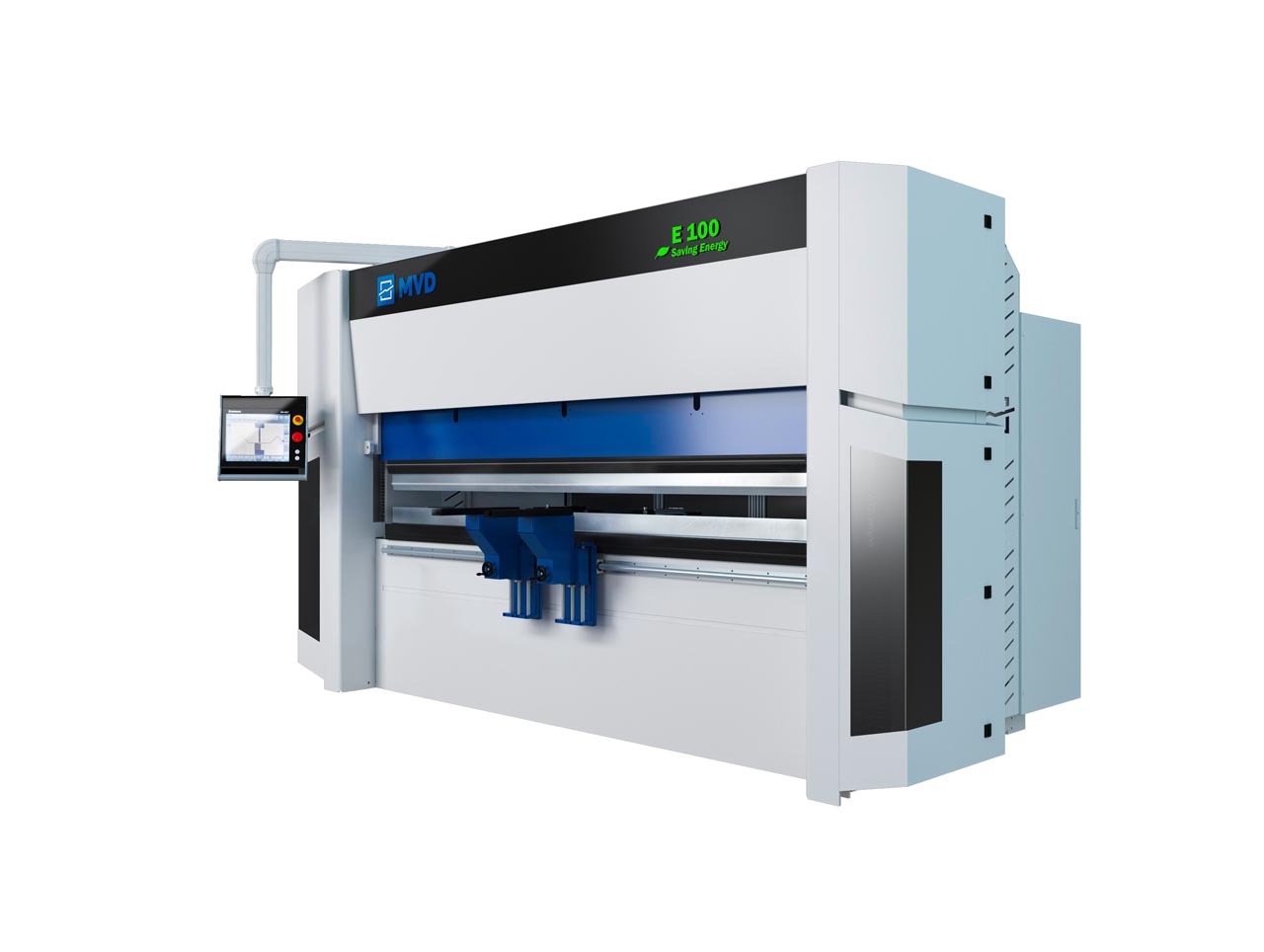

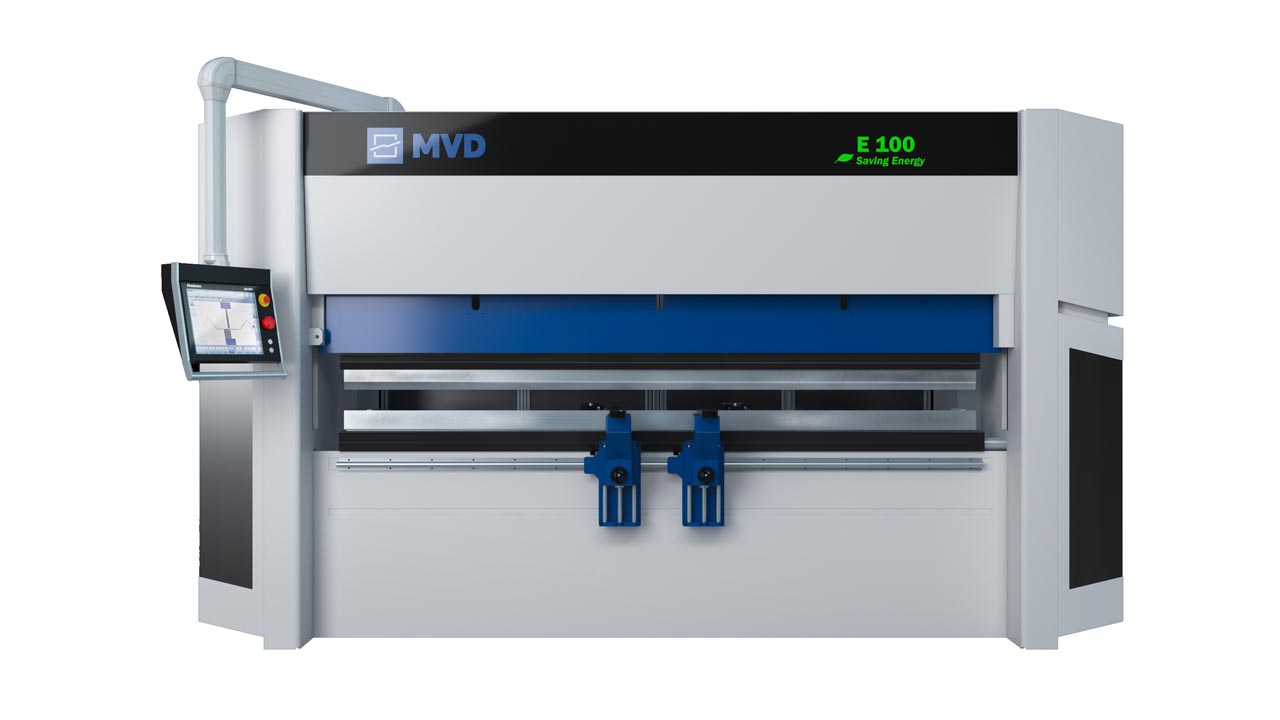

MVD iBend E-sorozat szíjhajtásos szervo-elektromos élhajlító gép

Közepes és nagy kapacitású, szíjhajtású szervo-elektromos élhajlító O-vázas felépítéssel: energiatakarékos, csendes és tiszta, olajmentes működés. 80–200 tonna, 2 600–4 100 mm.

Nyomóerő
80–200 t
Hajlítási hossz
2 600–4 100 mm
Kivitel
Szervo-elektromos
Vezérlés
ESA S630
Több mint 30 éve a magyar piacon
Európai alkatrészek
Gyári képzettségű szerviz

Részletek

Minden, amit a(z) MVD iBend E-sorozat szíjhajtásos szervo-elektromos élhajlító gép típusról tudni érdemes

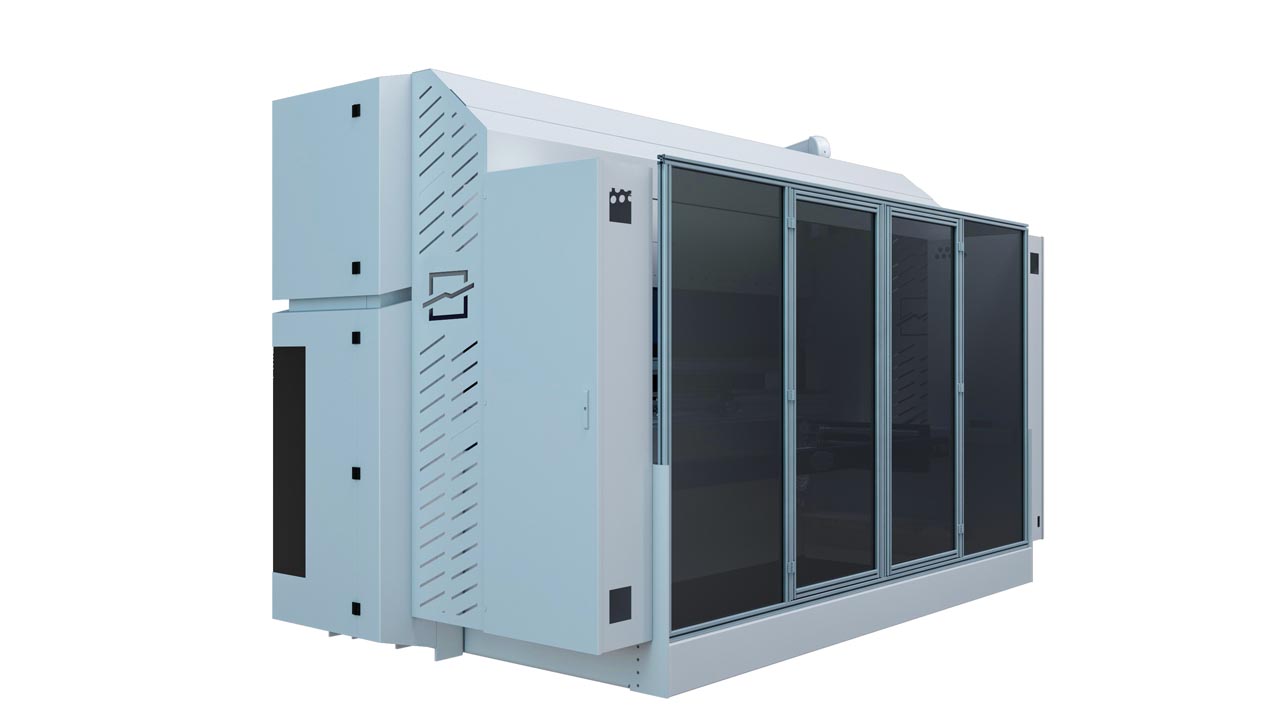

Az MVD iBend E-sorozat közepes és nagy kapacitású, szíjhajtású szervo-elektromos szinkronizált élhajlító. A hagyományos hidraulika helyett a hajlítást két, szinkronban működő szervomotor mozgatja szíj- és szíjtárcsa-rendszeren keresztül; a felső asztalt megtámasztó rugók a visszatérő mozgásnál energiát takarítanak meg. A szíjhajtású szervo gépeknél C-váz helyett merev O-vázas felépítést alkalmaznak.

A környezetbarát, energiatakarékos elektromos hajtás nagy sebességet, csendes működést és precíziós lineáris mérőléceket biztosít; a hidraulikaolaj elhagyása pedig alacsonyabb karbantartási igényt jelent. Alapkivitel: 4 tengelyes (Y1, Y2, X, R) CNC, ESA S630 vezérlő, ±0,03 mm pontosságú szervomotoros hátsó ütköző, gyorsbefogós Promecam szerszámbefogó, GIVI optikai mérőléc (0,005 mm) és lézeres elülső biztonsági rendszer.

Az E-sorozat előnye a kiválóbb hajlítási eredmény, az alacsonyabb karbantartási és termelési költség, a kisebb zajterhelés és az akár 50%-kal alacsonyabb energiafogyasztás. A vezérlő (Delem, ESA, Cybelec vagy Step), a Wila/MVD előfeszítés, az AKAS/DSP biztonsági rendszer és a lézeres szögmérés opcióként rendelhető.

Alapadatok

Tengelyek Y1, Y2, X, R (4 tengely)
CNC vezérlőegység ESA S630
Lökethossz 260–300 mm
Torokmélység O-típusú váz
Hátsó ütköző Szervomotoros X = 750 mm, ±0,03 mm
Hajtás 2 szervomotor, szíjhajtás

* A feltüntetett értékek a sorozat alapkonfigurációjára vonatkoznak. A konkrét gépméret és felszereltség a hajlítási hossz és a nyomóerő igény szerint kerül kiválasztásra — kérje személyre szabott ajánlatunkat.

ModellMértékegységE 80E 100E 130E 130E 160E 160E 200
Jellemző
Hajlítási hosszmm2600310031004100310041004100
NyomóerőTon80100130130160160200
Löketmm300300300300260260260
TorokmélységmmO-TypeO-TypeO-TypeO-TypeO-TypeO-TypeO-Type
Nyitási magasságmm505505505505465465465
Asztalmagasságmm900900900900900900900
Közelítési sebességmm/s100958575958570
Hajlítási sebességmm/s CE Norm10-2010-2010-2010-2010-2010-2010-20
Visszatérési sebességmm/s100958575958570
Hosszmm3750427542755275428553005050
Szélességmm1900195019501950195020002000
Magasságmm2500250025002500250025502650
Tömegkg62007150870011000125001430017000
FőmotorkW11.511.515.515.522.022.025.5
Motorok számapcs2222222
Hátsó ütközőujjpcs2222222
X tengely sebességmm/s250250250250250250250
R tengely sebességmm/s100100100100100100100
Z1 tengely sebességmm/s450450450450450450450

* A táblázat a sorozat modelljeinek fő méreteit és kapacitásait foglalja össze. A megfelelő modell kiválasztásában — hajlítási hossz és nyomóerő szerint — kollégáink segítenek.

Alapfelszereltség

  • Tengelyek: Y1, Y2, X, R – 4 tengelyes CNC
  • Vezérlőegység: ESA S830
  • Lökethossz: 210 – 310 mm
  • Torokmélység: 410 mm

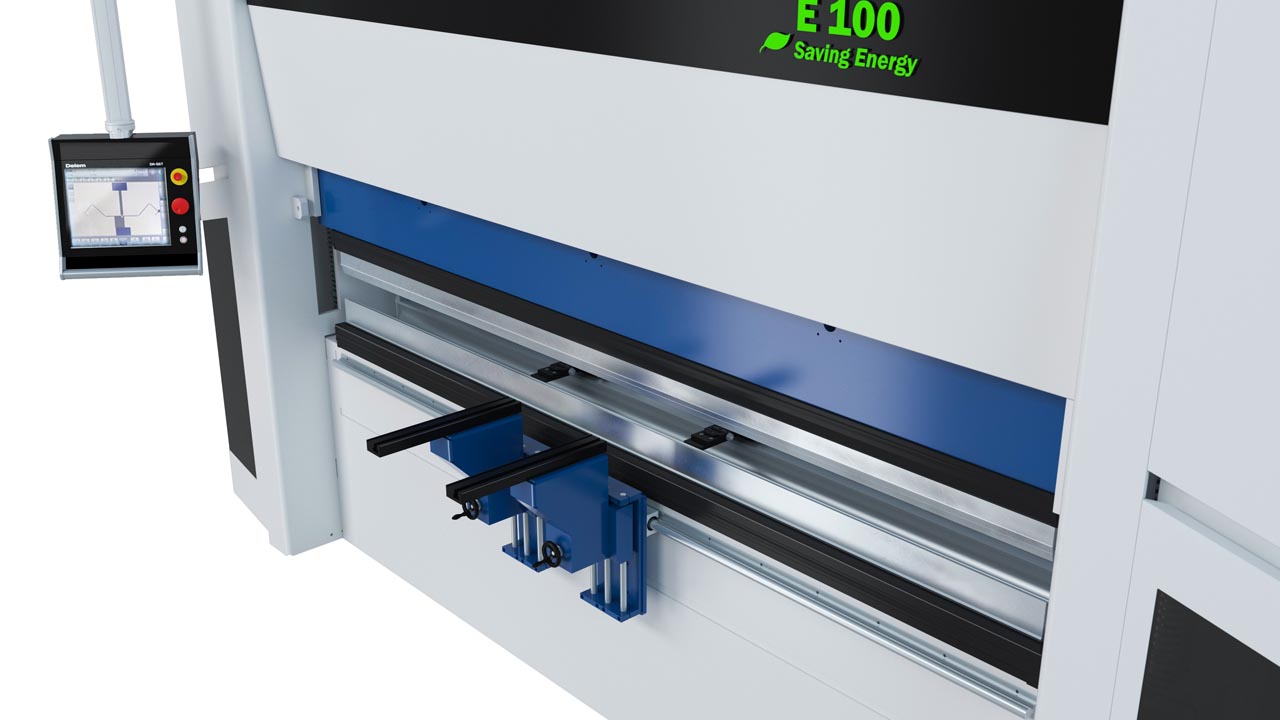

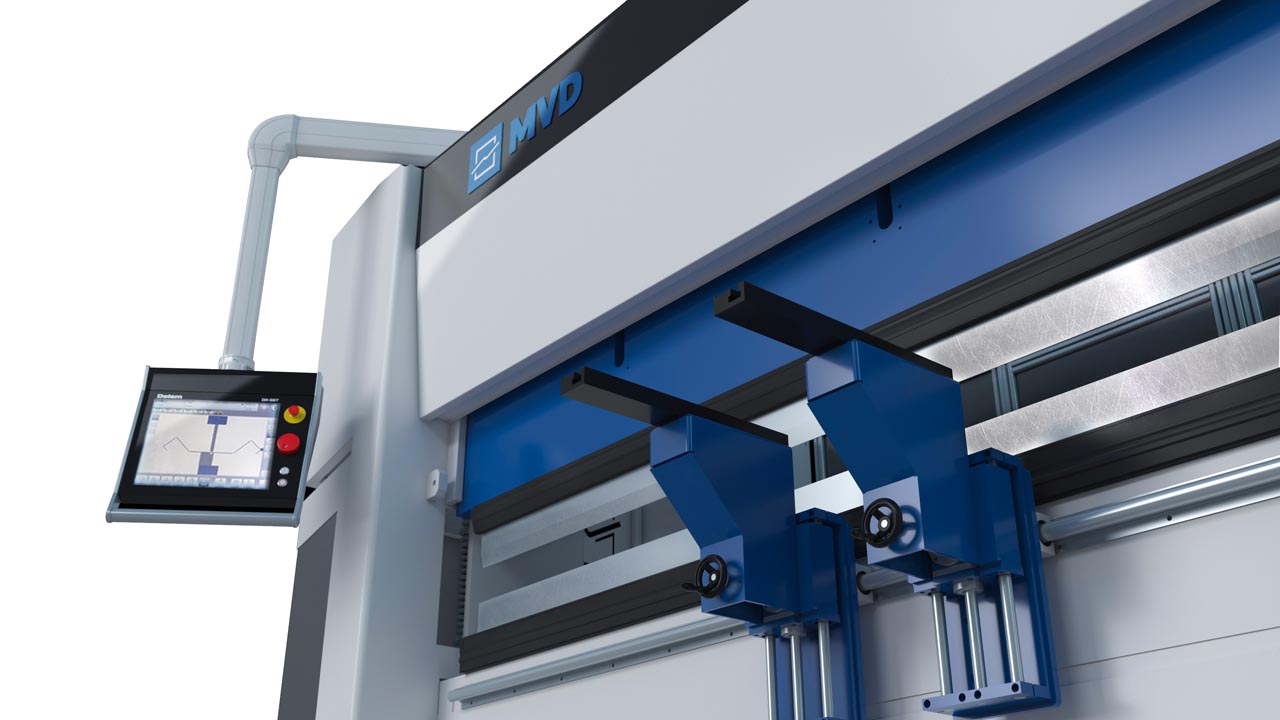

  • Hátsó ütköző: Szervomotoros X+R | Pontosság: ±0,03 mm | X-löket: 750 mm | R-löket: 250 mm
  • Hátsó ütközőujj: 2 db, 3 lépcsős kialakítás
  • Felső szerszámbefogó: Promecam típusú gyorsbefogó
  • Alsó szerszámbefogó: MVD-specifikus keskeny alsó asztal (európai típus)
  • Felső szerszám: Standard (Bélyeg: H=67 mm, 85°, R=0,8 mm )
  • Alsó szerszám: Standard (Prizma: 60x60 mm, 4 V-nyílás (16/22/35/50 mm), 85°, H=60 mm )
  • GIVI fénysorompó (0,005 mm felbontás)
  • LED-es munkaterület-megvilágítás
  • Csúsztatható lemeztámasztó rendszer
  • Dupla lábpedál

Opcionális tartozékok / Kiegészítők

  • Vezérlőegység opciók: Delem, ESA, Cybelec vagy Step
  • Eredeti WILA vagy MVD rendszerű asztali előfeszítés
  • Lézeres biztonsági rendszer: AKAS II, AKAS LC5M vagy DSP
  • Hátsó ütköző opciók: MVD vagy UNIMEC (ütköző opciók: Z1, Z2, X5, ATFL)
  • Lemezkövető rendszer: MVD vagy UNIMEC
  • Hidraulikus felső és alsó szerszámbefogó: WILA vagy Rolleri
  • Lézeres hajlítási vonal jelző
  • Lézeres szögmérő rendszer
  • Kiegészítő hátsó ütközőujjak

* A gyártó bemutató videója a gép működéséről.

A részletek, amik számítanak

Három dolog, ami a gyakorlatban dönt

01

Akár 50% energiamegtakarítás

A szervo-elektromos hajtás jelentősen csökkenti a fogyasztást.

02

Csendes, olajmentes működés

Nincs hidraulikaolaj — kisebb zajterhelés és környezeti terhelés.

03

Alacsonyabb karbantartási költség

Kevesebb kopó elem, ritkább karbantartás, még pontosabb eredmény.
