Az AFD1240 a PushCorp legnagyobb aktív erő-kompenzáló eszköze, bármely irányban automatikusan akár 956 N erővel. Nehéz terhelésű lineáris csapágyai az ütésszerű terhelést és a megszakított vágásokat is kezelik, így a legnehezebb robotos anyagleválasztó feladatokra való. Kétféle kivitel (AFD1240-1 függőleges, AFD1240-2 vízszintes), FCUFLEX vezérlővel. Az RBS372 szalagcsiszoló is erre az eszközre szerelhető.
PushCorp
PushCorp · Aktív erő-kompenzáció

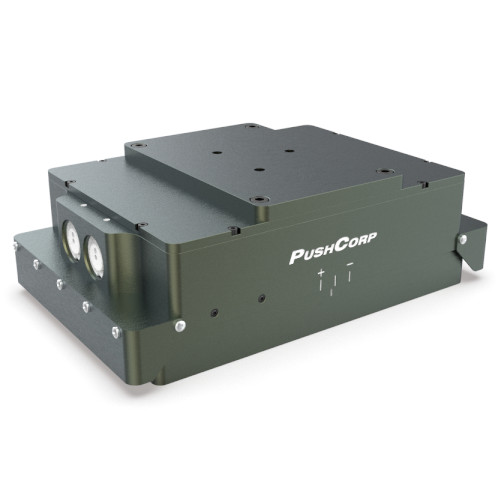

AFD1240 Active Compliance
A legnagyobb aktív erő-kompenzáló eszköz akár 956 N erővel — nehéz robotos anyagleváláshoz, ütésszerű terheléshez, erősített lineáris csapágyakkal.
956 N
max. erő
±4,0 N
erőfelbontás
97,5 kg
max. terhelés
Több mint 30 éve a magyar piacon
Európai alkatrészek
Gyári képzettségű szerviz
Részletek
Minden, amit a(z) AFD1240 Active Compliance típusról tudni érdemes
Műszaki adatok
| Max. kifejtett erő | 215 lbf (956 N) |
|---|---|
| Erőfelbontás | ±0,8 lbf (±4,0 N) |
| Max. terhelhetőség | 215 lbs (97,5 kg) |
| Tömeg (AFD1240-1 / -2) | 35,8 kg / 20,4 kg |
| Kompenzációs löket | 36 mm (1,4") |
| Vezérlő | FCUFLEX |
| Csapágyazás | nehéz terhelésű lineáris csapágyak (ütésszerű terheléshez) |
| Levegőellátás | száraz, 5 µm szűrt, kenésmentes, 5,5–6,2 bar |
* A feltüntetett értékek a sorozat alapkonfigurációjára vonatkoznak. A konkrét gépméret és felszereltség a hajlítási hossz és a nyomóerő igény szerint kerül kiválasztásra — kérje személyre szabott ajánlatunkat.
Főbb jellemzők
- Következetes erőkifejtés az iránytól függetlenül
- Automatikus súly- és gyorsuláskompenzáció (FCUFLEX)
- Zárt hurkú, aktív erővezérlés
- Két kivitel (függőleges / vízszintes) a robotgeometriához
- Minden szerelvény, kötőelem és menetes furat metrikus
Termékkézikönyv (PDF, gyártói)
PDF · 1 MB
A részletek, amik számítanak
Három dolog, ami a gyakorlatban dönt
01
Bármely irányban állandó erő
A zárt hurkú szabályozás íves felületeken is tartja a beállított erőt.
02
Automatikus kompenzáció
Kiszűri a szerszám tömegéből és a mozgásból eredő erőket.
03
Rugalmas felfogatás
Párhuzamos és merőleges orsószerelés a feladathoz.
