HYDMECH H-26/44 nehézipari szalagfűrész Hydmech
HYDMECH · Nehézipari félautomata szalagfűrész

HYDMECH H-26/44 nehézipari szalagfűrész

Nehézipari, félautomata horizontális szalagfűrész extra nagy keresztmetszetekhez — 660 × 1118 mm kapacitás, 20 LE közvetlen hajtás és 12°-os döntött fej a hatékonyabb vágásért.

Szalagméret
66,7 × 10 060 mm (2⅝″ × 33′)
Szalagsebesség
23–91 m/perc (75–300 SFM)
Max. kapacitás
Ø737 mm
Kivitel
Félautomata
Kérjen ajánlatot Műszaki adatok
HYDMECH — 1978 óta észak-amerikai gyártás
Öntöttvas fejszerkezet, közvetlen szalaghajtás
Gyári képzettségű szerviz

Részletek

Minden, amit a(z) HYDMECH H-26/44 nehézipari szalagfűrész gépről tudni érdemes

A HYDMECH H-26/44 félautomata horizontális szalagfűrész pontos, 90°-os vágást ad a legnehezebb feladatokhoz is. A 12°-os döntött fej hatékonyabb vágást és hosszabb szalagélettartamot eredményez, egy 5 LE-s hidraulikaszivattyú pedig a teljes satu-, fejemelő-, szalagfeszítő- és vezetőkar-mozgatást ellátja.

A HYDMECH közvetlen lehúzó rendszere egyszerű beállítást ad mind a fejelőtolás sebességére, mind a vágási nyomásra. A 660 × 1118 mm-es kapacitás, a 20 LE-s motor és a 2⅝”-os szalag megbízható választássá teszi minden nagy keresztmetszetű, horizontális fémvágási feladathoz — a több mint 9,5 tonnás tömeg pedig a napi nehéz igénybevételt is elviseli.

Vágási szögKör ⌀ (mm)Téglalap – Ma × Szé (mm)
90°737660 × 1118

* A vágási tartomány a különböző keresztmetszetekre (tömör kör, illetve téglalap/négyzet) elérhető legnagyobb méret az egyes vágási szögeknél. A pontos vághatóság az anyagminőségtől és a szalag fogazatától is függ.

Teljesítményadatok

Szalagméret 66,7 × 10 060 mm (2⅝″ × 33′)
Szalagsebesség (inverteres) 23–91 m/perc (75–300 SFM)
Szalaghajtás 15 kW (20 LE), közvetlen hajtás
Vezérlés félautomata PLC
Fejdöntés 12° (rögzített)
Szalagkerekek öntöttvas

Tömeg és méretek

Asztalmagasság 965 mm (38″)
Feszültség 480 V (egyéb feszültség opcionális transzformátorral)
Tömeg 9525 kg (21 000 lbs)
Helyigény (Sz × H × M) 5512 × 2083 × 3480 mm

* A feltüntetett értékek a gép alapkonfigurációjára vonatkoznak; a felszereltség és a vezérlés a feladat szerint bővíthető. Kérje személyre szabott ajánlatunkat.

Alapfelszereltség

  • 12°-os döntött fej a hatékonyabb vágásért és hosszabb szalagélettartamért
  • Nehéz gyártási környezetre méretezett, egydarabos szerkezet — igazítás nélkül
  • Acél vezetőkarok, hidraulikus pozitív lehúzás
  • 20 LE inverteres, közvetlen szalaghajtás (szíj és tárcsa nélkül)
  • Teljes kapacitású, teljes löketű hidraulikus satuk
  • Öntöttvas szalagkerekek, félautomata PLC vezérlés
  • Nagy felbontású előtoló szelep az ötvözött anyagok egyenletes vágásához
  • Hidraulikus szalagfeszítés digitális kijelzővel, hidraulikus keményfém-vezeték feszítés
  • Automata forgácskihordó csiga, cserélhető kopólemezek és szalagkefe
  • Elárasztásos hűtés lemosó tömlővel, lézeres jelölőfény, biztonsági ajtóreteszek

Opcionális felszereltség és kiegészítők

  • Teljes kapacitású hidraulikus felső kötegleszorító
  • Távvezérlő konzol 15′ kábellel
  • Ködkenés
  • Külső (outboard) satu
  • Üresen futó és hajtott szállítók
  • Teljesítmény-transzformátor

Méretrajz (elrendezés)

PDF · 180 KB

Megnyitás

HYDMECH H-sorozat brosúra (EN)

PDF · 2 MB

Megnyitás

A részletek, amik számítanak

Három dolog, ami a gyakorlatban dönt

01

12°-os döntött fej

A megdöntött fej hatékonyabban és a megszakított vágásoknál is kíméletesebben vág, javítva a szalag élettartamát.

02

Nehézipari felépítés

Több mint 9,5 tonnás, robusztus gép, amely a napi nehéz igénybevétel kopását is elviseli.

03

20 LE közvetlen hajtás

A motor és a hajtómű közvetlenül egymáshoz rögzítve — jobb nyomaték, kevesebb rezgés, hosszabb szalagélettartam.

A termékcsalád

További HYDMECH fűrészgépek

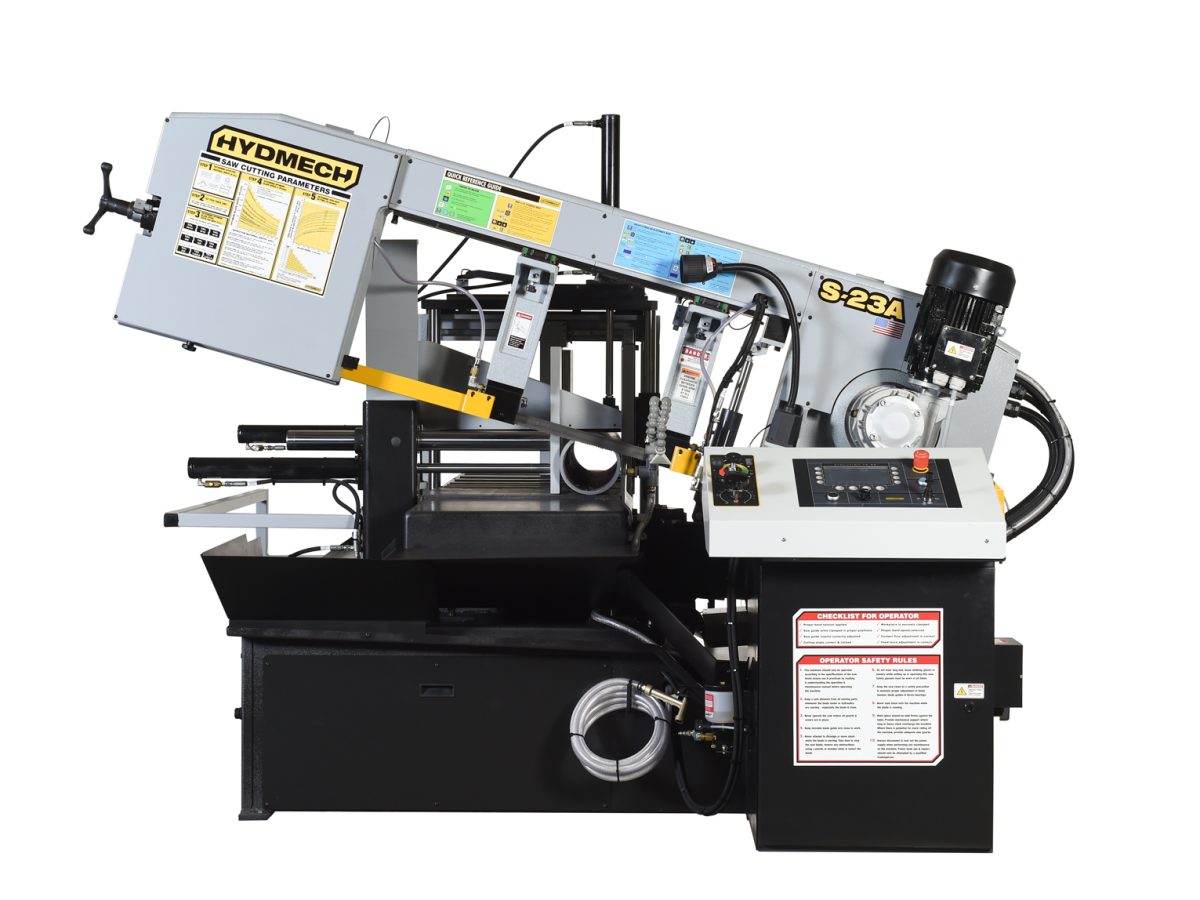

HYDMECH S-23A automata gérvágó szalagfűrész
