HYDMECH · Automata gérvágó szalagfűrész

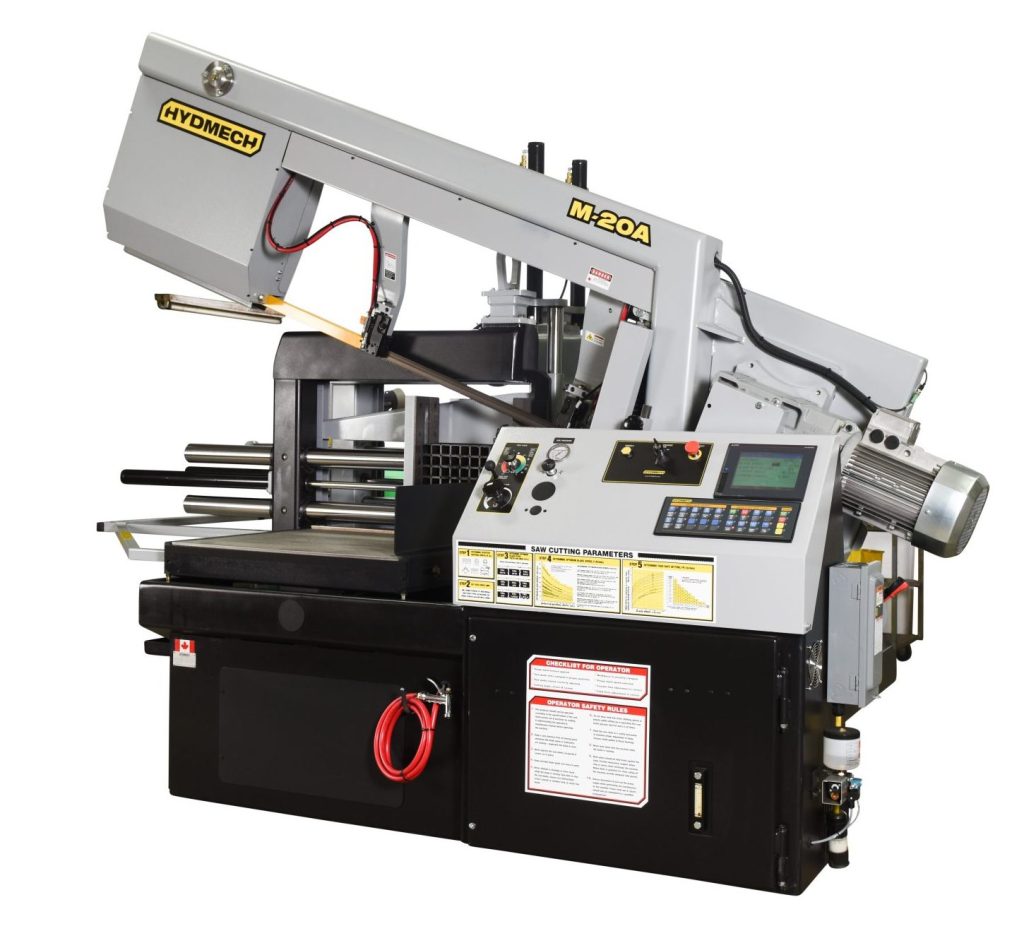

HYDMECH M-20A automata gérvágó szalagfűrész

Automata, programozható gérvágó szalagfűrész nagy keresztmetszetű szerkezeti és rúdanyagokhoz — akár 508 × 762 mm kapacitás, 90°–30° automata gérvágás, 10 LE közvetlen hajtás.

Szalagméret
41 × 6248 mm (1½″ × 20′6″)
Szalagsebesség
15–107 m/perc (50–350 SFM)
Max. kapacitás
Ø508 mm
Kivitel
Automata
HYDMECH — 1978 óta észak-amerikai gyártás
Öntöttvas fejszerkezet, közvetlen szalaghajtás
Gyári képzettségű szerviz

Részletek

Minden, amit a(z) HYDMECH M-20A automata gérvágó szalagfűrész gépről tudni érdemes

A HYDMECH megalkotta az első horizontális pivot (billenőfejes) szalagfűrészt — az M-20A ezt az örökséget viszi tovább a nehézipari automatizálásba. Nagy kapacitású üzemeknek készült, amelyek akár 508 × 762 mm-es szerkezeti és rúdanyagot darabolnak, automata programozható gérvágással és automata adagolással.

Az automata programozható gérvágás a fejet igény szerint bármely 90°–30° közötti szögbe állítja, az öntöttvas adagoló satu pedig löketenként akár 838 mm-t továbbít — így a hosszú szerkezeti anyag magától adagolódik és vágódik. A teljes löketű hidraulikus satuk és a hidraulikus lehúzás minden vágást négyszögűen, ismételhetően tartanak, műszakról műszakra.

Vágási szögKör ⌀ (mm)Téglalap – Ma × Szé (mm)
90°508508 × 762
45°508508 × 483
30°356508 × 305

* A vágási tartomány a különböző keresztmetszetekre (tömör kör, illetve téglalap/négyzet) elérhető legnagyobb méret az egyes vágási szögeknél. A pontos vághatóság az anyagminőségtől és a szalag fogazatától is függ.

Teljesítményadatok

Szalagméret 41 × 6248 mm (1½″ × 20′6″)
Szalagsebesség (inverteres) 15–107 m/perc (50–350 SFM)
Szalaghajtás 7,5 kW (10 LE), közvetlen hajtás (szíj és tárcsa nélkül)
Gérvágás automata programozható, „go-to” 90°–30°
Automata adagolás akár 838 mm egy löketben (33″)
Szalagkerekek öntöttvas

Tömeg és méretek

Asztalmagasság 813 mm (32″)
Hűtőfolyadék-tartály 34 L (9 gal)
Max. befogható tömeg 3629 kg (8000 lbs)
Feszültség 480 V (egyéb feszültség opcionális transzformátorral)
Tömeg 3493 kg (7700 lbs)
Helyigény (Sz × H × M) 3277 × 2286 × 2794 mm

* A feltüntetett értékek a gép alapkonfigurációjára vonatkoznak; a felszereltség és a vezérlés a feladat szerint bővíthető. Kérje személyre szabott ajánlatunkat.

Alapfelszereltség

  • Automata programozható gérvágás, „go-to” szög 90°–30°
  • Automata többszörös adagoló satu — akár 838 mm egy löketben
  • 10 LE inverteres, valódi közvetlen szalaghajtás, szíj és tárcsa nélkül
  • Teljes kapacitású, teljes löketű hidraulikus satuk, edzett cserélhető kopólemezekkel
  • Hidraulikus pozitív lehúzás
  • Lineáris síneken futó vezetőkarok; hidraulikusan mozgatott, állítható feszítőoldali kar
  • Hidraulikus szalag- és keményfém-vezeték feszítés
  • Szalagkamra, amely elválasztja az anyagot a levágott darabtól — hosszabb szalagélettartam
  • Öntöttvas szalagkerekek, automata forgácskihordó csiga
  • Szalagszakadás- és anyaghiány-kapcsoló, cserélhető szalagkefe
  • Elárasztásos hűtés lemosó tömlővel, lézer- és munkalámpa, biztonsági ajtóreteszek

Opcionális felszereltség és kiegészítők

  • Teljes kapacitású hidraulikus felső kötegleszorító
  • Állítható satunyomás
  • Szalag-elhajlás figyelő
  • Ködkenés (üzemi sűrített levegő szükséges)
  • Forgácsgyűjtő vödör, távvezérlő konzol 10′ kábellel
  • Teljesítmény-transzformátor (208 V, 240 V vagy 575 V)

Méretrajz (elrendezés)

PDF · 53 KB

Megnyitás

A részletek, amik számítanak

Három dolog, ami a gyakorlatban dönt

01

Automata programozható gérvágás

Add meg a szöget, a gép odaáll: 90°–30° között bármely szög igény szerint, csökkentve a beállítási hibákat és a betanítási időt.

02

Nehézipari közvetlen hajtás

A nehéz öntöttvas fej elnyeli a rezgést, a valódi közvetlen hajtás pedig a teljes 10 LE-t a szalagra viszi — pontosabb, tartósabb vágás.

03

Állítható öntöttvas vezetőkarok

A lineáris síneken futó karok a lehető legközelebb állnak az anyaghoz, merev szalagvezetést adva a teljes 762 mm-es szélességben.
