HYDMECH · Félautomata függőleges szalagfűrész

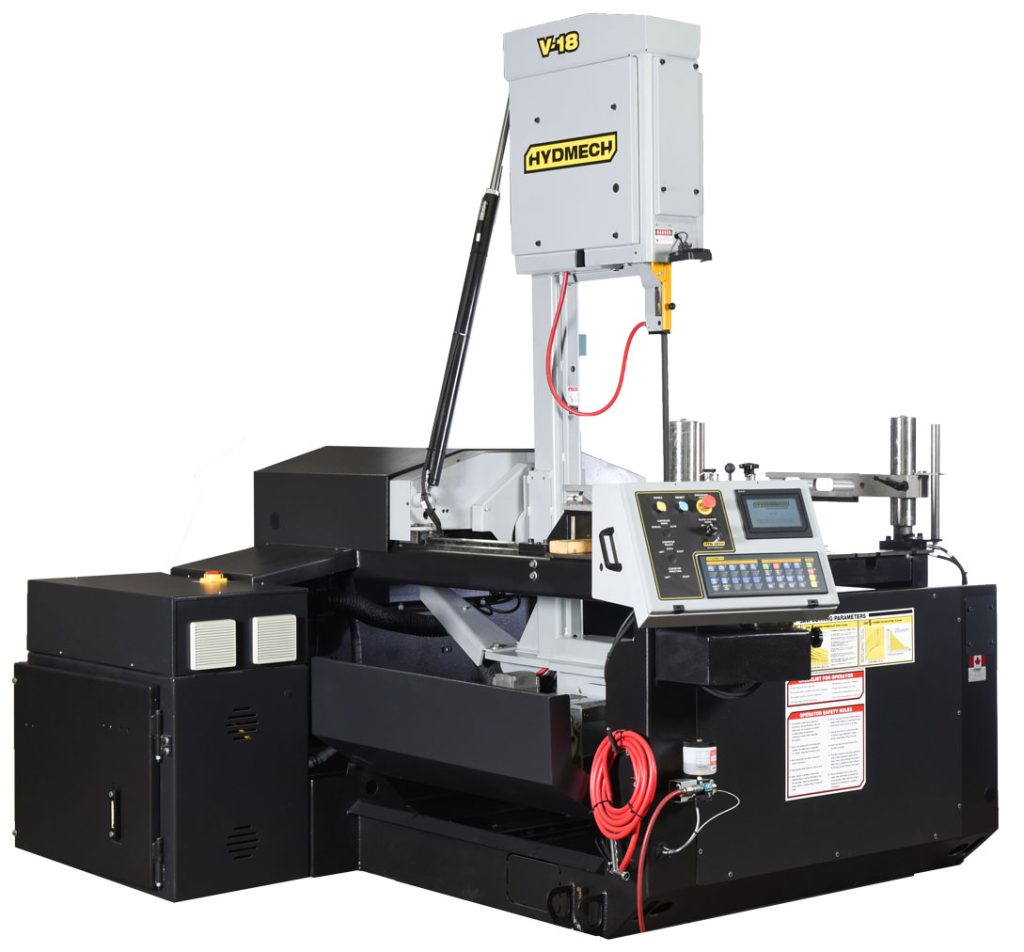

HYDMECH V-18 függőleges gérvágó szalagfűrész

Félautomata függőleges szalagfűrész, amely 45° balra és 45° jobbra is gérvágásra képes — gerendákhoz, szerkezeti acélhoz és zártszelvény-kötegekhez.

Szalagméret
34 × 5156 mm (1¼″ × 16′11″)
Szalagsebesség
20–117 m/perc (65–385 SFM)
Max. kapacitás
Ø457 mm
Kivitel
Félautomata
HYDMECH — 1978 óta észak-amerikai gyártás
Öntöttvas fejszerkezet, közvetlen szalaghajtás
Gyári képzettségű szerviz

Részletek

Minden, amit a(z) HYDMECH V-18 függőleges gérvágó szalagfűrész gépről tudni érdemes

A HYDMECH V-18 félautomata függőleges szalagfűrész, amely 45° balra és 45° jobbra is gérvágásra képes. Egy 2 LE-s hidraulikaszivattyú adja a rendszernyomást, amely három állású útváltó szelepeken keresztül vezérli a teljes satuzást, a fej ki-/behúzását, a szalagfeszítést és a vezetőkar mozgatását.

Az opcionális, rögzített 3°-os döntött fej — amely nagyobb gerendák, szerkezeti acél és zártszelvény-kötegek vágásához ajánlott — hatékonyabb vágást és jobb szalagélettartamot ad. A két teljes löketű hidraulikus satu biztonságosan rögzíti az anyagot, csökkentve az elmozdulás és a fogleszakadás kockázatát; az állítható satunyomás pedig a vékonyfalú anyagok deformáció nélküli vágását is lehetővé teszi.

Vágási szögKör ⌀ (mm)Téglalap – Ma × Szé (mm)
90°457787 × 457
45°305533 × 457

* A vágási tartomány a különböző keresztmetszetekre (tömör kör, illetve téglalap/négyzet) elérhető legnagyobb méret az egyes vágási szögeknél. A pontos vághatóság az anyagminőségtől és a szalag fogazatától is függ.

Teljesítményadatok

Szalagméret 34 × 5156 mm (1¼″ × 16′11″)
Szalagsebesség (inverteres) 20–117 m/perc (65–385 SFM)
Szalaghajtás 5,5 kW (7,5 LE), közvetlen hajtás
Gérvágás automata programozható „go-to”, 45° balra – 45° jobbra
Hidraulikaszivattyú 1,5 kW (2 LE)
Szalagkerekek öntöttvas

Tömeg és méretek

Asztalmagasság 1118 mm (44″)
Hűtőfolyadék-tartály 208 L (55 gal)
Feszültség 480 V (egyéb feszültség opcionális transzformátorral)
Tömeg 2177 kg (4800 lbs)
Helyigény (Sz × H × M) 2489 × 3048 × 3124 mm

* A feltüntetett értékek a gép alapkonfigurációjára vonatkoznak; a felszereltség és a vezérlés a feladat szerint bővíthető. Kérje személyre szabott ajánlatunkat.

Alapfelszereltség

  • Két teljes löketű hidraulikus satu
  • Bal vagy jobb oldalon választható kezelőpanel
  • Motoros, mozgatható vezetőkar
  • 7,5 LE inverteres, valódi közvetlen szalaghajtás (szíj és tárcsa nélkül)
  • Hidraulikus pozitív lehúzás, öntöttvas szalagkerekek
  • Automata programozható gérvágás „go-to” szögfunkcióval, 45° balra – 45° jobbra
  • Hidraulikus szalagfeszítés digitális kijelzővel
  • Cserélhető keményfém vezetőbetétek, cserélhető szalagkefe
  • Vonszolóláncos forgácskihordó, 2 LE-s hidraulikaszivattyú
  • Állítható satunyomás, elárasztásos hűtés lemosó tömlővel
  • Lézer- és munkalámpa, biztonsági ajtóreteszek

Opcionális felszereltség és kiegészítők

  • Rögzített 3°-os döntött fej
  • Hidraulikus felső kötegleszorító
  • Forgácsgyűjtő vödör, hidraulikus forgácskihordó
  • Ködkenés
  • Nem hajtott, felbukkanó emelőgörgők; magas négyszög satubetétek
  • Üresen futó és hajtott szállítók, teljesítmény-transzformátor

Méretrajz (elrendezés)

PDF · 579 KB

Megnyitás

A részletek, amik számítanak

Három dolog, ami a gyakorlatban dönt

01

Kétirányú gérvágás

A fej 45° balra és 45° jobbra is programozhatóan gérvágásra áll — gerendák és profilok pontos illesztéséhez.

02

Két hidraulikus satu

A hidraulikus befogás biztonságosan rögzíti az anyagot, hosszabb szalagélettartamot és kevesebb elmozdulást adva a vágás közben.

03

Állítható satunyomás

A csökkenthető befogónyomás a vékonyfalú csöveket és könnyű anyagokat deformáció nélkül tartja.
